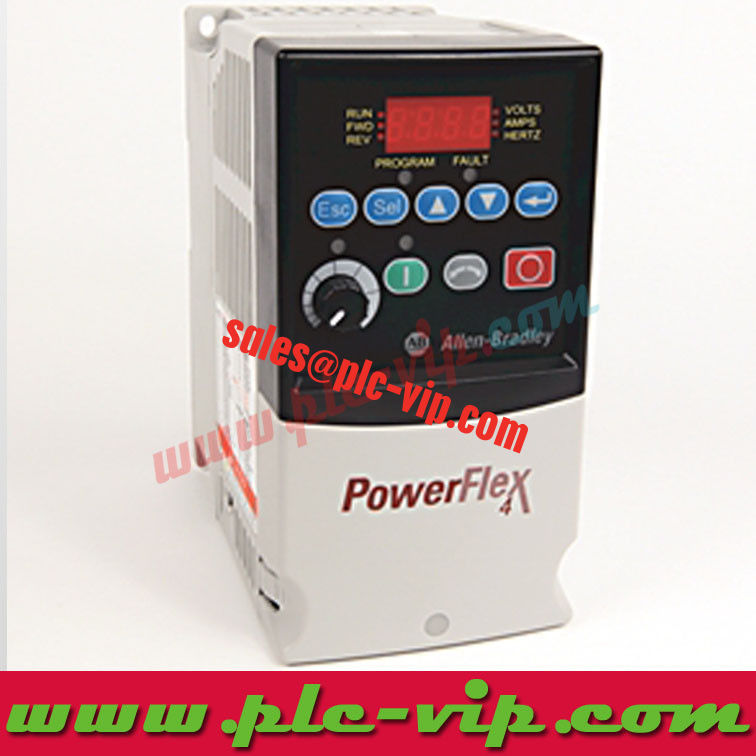

22AB2P3H204 هو محرك ألين-برادلي باورفلكس 4: 240 فولت تيار متردد، ثلاثي الطور، 2.3 أمبير خرج، 0.4 كيلو واط / 0.5 حصان، إطار A.
باورفلكس 4 هو العضو المبتدئ في عائلة باورفلكس: تحكم بالجهد لكل هرتز، لوحة مفاتيح ثابتة مع مقياس سرعة، ونفس شاشة العرض المكونة من 4 أرقام ومجموعة المعلمات مثل محركات 4M و 40 الأكبر.
إجابة سريعة. 22AB2P3H204 هو محرك روكويل أوتوميشن ألين-برادلي باورفلكس 70، 400 فولت تيار متردد، للاستخدام العادي ()، إطار A، .
| 22AA8P0N114 | 1.5 كيلو واط / 2.0 حصان | متوفر بالمخزون |
| 22AA9P6N103 | 2.2 كيلو واط / 3.0 حصان | متوفر بالمخزون |
| 22AA9P6N113 | 2.2 كيلو واط / 3.0 حصان | متوفر بالمخزون |
| 22AB012H204 | 2.2 كيلو واط / 3.0 حصان | متوفر بالمخزون |
| 22AB012N104 | 2.2 كيلو واط / 3.0 حصان | متوفر بالمخزون |
| 22AB017H204 | 3.7 كيلو واط / 5.0 حصان | متوفر بالمخزون |
| 22AB017N104 | 3.7 كيلو واط / 5.0 حصان | متوفر بالمخزون |
| 22AB1P5H204 | 0.2 كيلو واط / 0.25 حصان | متوفر بالمخزون |
| 22AB1P5N104 | 0.2 كيلو واط / 0.25 حصان | متوفر بالمخزون |
| 22AB2P3H204 | 0.4 كيلو واط / 0.5 حصان | متوفر بالمخزون |
| 22AB2P3N104 | 0.4 كيلو واط / 0.5 حصان | متوفر بالمخزون |
| 22AB4P5H204 | 0.75 كيلو واط / 1.0 حصان | متوفر بالمخزون |
| 22AB4P5N104 | 0.75 كيلو واط / 1.0 حصان | متوفر بالمخزون |
| 22AB8P0H204 | 1.5 كيلو واط / 2.0 حصان | متوفر بالمخزون |
| 22AD8P7N104 | 3.7 كيلو واط / 5.0 حصان | متوفر بالمخزون |
| 22AV1P5H204 | 0.2 كيلو واط / 0.25 حصان | متوفر بالمخزون |
| 22AV1P5N104 | 0.2 كيلو واط / 0.25 حصان | متوفر بالمخزون |
| 22AV2P3H204 | 0.37 كيلو واط / 0.5 حصان | متوفر بالمخزون |
| 22AV2P3N104 | 0.37 كيلو واط / 0.5 حصان | متوفر بالمخزون |
رقم الكتالوج |
22AB2P3H204 |
تصنيف الجهد (ب) |
ب - 240 فولت تيار متردد، ثلاثي الطور |
تصنيف تيار الخرج (ج) |
2.3 أمبير |
تصنيف الطاقة |
0.4 كيلو واط / 0.5 حصان |
حجم الإطار |
A |
الغلاف (د هـ) |
لوحة محرك بديلة، IP20 NEMA/UL النوع مفتوح |
وحدة الواجهة (هـ 2) |
لوحة مفاتيح ثابتة مع مقياس سرعة |
فئة الانبعاثات (و 0) |
غير مفلترة |
مكبح IGBT (ز 4) |
مع مكبح IGBT |
رمز التصنيف |
2P3 - تيار الخرج بالأمبير |
المصدر |
22-TD001 ص.9 جدول اختيار المنتج |
تم استنساخ قيم السمات أعلاه من بيانات منتج الشركة المصنعة. للسجل الفني المعتمد، راجع منشورات روكويل 22-TD001 (سبتمبر 2024) (مواصفات الوحدة) و 22A-UM001 (تعليمات التركيب). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.
22A هي عائلة باورفلكس 4؛ الموضع ب هو فئة الجهد، هنا 240 فولت تيار متردد، ثلاثي الطور.
المواضع من 6 إلى 8 هي رمز تيار الخرج، 2P3، والذي يقرأ 2.3 أمبير - نفس الرمز يعني كيلو واط مختلفًا في فئة جهد أخرى.
الموضع د هو حرف الغلاف، هـ هي وحدة الواجهة، و فئة الانبعاثات، ز مكبح IGBT؛ الحرفان الأخيران محجوزان.
عند 240 فولت تيار متردد، ثلاثي الطور، يوفر المحرك 2.3 أمبير مستمر عند 0.4 كيلو واط (0.5 حصان)، مع زيادة 150٪ لمدة 60 ثانية و 200٪ لمدة 3 ثوانٍ.
التحكم هو الجهد لكل هرتز مع تعزيز تلقائي وتعويض الانزلاق. المتجه بدون مستشعر وحلقة PID العملية ليست جزءًا من مجموعة ميزات باورفلكس 4 - هذا ما تضيفه 4M و 40.
يحدد الإطار A خيارات التركيب على السكة DIN واللوحة والمساحة المطلوبة حول المحرك.
التركيب على السكة DIN قياسي في إطارات باورفلكس 4، مع مجموعة تركيب لوحة اختيارية.
يسمح MOV قابل للإزالة إلى الأرض بتشغيل المحرك على أنظمة توزيع غير مؤرضة، ويحد شحن المرحل المسبق من تيار الاندفاع.
تم تجهيز لوحة مفاتيح مدمجة مع مقياس سرعة كمعيار، لذلك يمكن تكليف المحرك بدون جهاز كمبيوتر.
رقم الكتالوج الكامل، لأن حرف الغلاف (د) ورقم المكبح (ز) يغيران الأجهزة.
ما إذا كان رقم مرشح EMC هو 1؛ المحركات غير المفلترة تحتاج إلى مرشح خارجي لتلبية EN 61800-3.
حجم الإطار مقابل مساحة اللوحة، حيث أن الإطار B أوسع ويحتاج إلى مساحة للمشتتات الحرارية.
تم نسخ فئات الجهد ورموز التيار وقيم الكيلو واط والحصان وأحجام الإطارات ورموز الغلاف والخيارات من 22-TD001 (سبتمبر 2024)، شرح رقم الكتالوج في الصفحة 8 واختيار المنتج في الصفحة 9.
تأتي عبارات الميزات - تحكم V/Hz، تركيب على السكة DIN، MOV قابل للإزالة، لوحة مفاتيح مدمجة مع مقياس سرعة - من مقارنة الميزات في الصفحة 7.
ما هو 22AB2P3H204؟
محرك تيار متردد ألين-برادلي باورفلكس 4، 240 فولت تيار متردد، ثلاثي الطور، 2.3 أمبير، 0.4 كيلو واط / 0.5 حصان، إطار A.
ما هو تيار الخرج لـ 22AB2P3H204؟
2.3 أمبير عند 240 فولت تيار متردد، ثلاثي الطور.
ما هو تصنيف الطاقة لـ 22AB2P3H204؟
0.4 كيلو واط، 0.5 حصان.
ما هو حجم إطار 22AB2P3H204؟
الإطار A.
ما نوع التحكم الذي يستخدمه باورفلكس 4؟
الجهد لكل هرتز مع تعزيز تلقائي وتعويض الانزلاق.
أرقام الكتالوج ذات الصلة في نفس رمز التصنيف. نفس مرحلة الطاقة A، سلسلة خيارات مختلفة - الغلاف، HIM، الاتصالات ومواضع الأمان هي ما يتغير بينها.
22AA1P4N103 (0.2 كيلو واط / 0.25 حصان) · 22AA1P4N113 (0.2 كيلو واط / 0.25 حصان) · 22AA1P5F104 (0.2 كيلو واط / 0.25 حصان) · 22AA1P5H204 (0.2 كيلو واط / 0.25 حصان) · 22AA1P5N104 (0.2 كيلو واط / 0.25 حصان) · 22AA1P5N114 (0.2 كيلو واط / 0.25 حصان) · 22AA2P1N103 (0.4 كيلو واط / 0.5 حصان) · 22AA2P1N113 (0.4 كيلو واط / 0.5 حصان) · 22AA2P3H204 (0.4 كيلو واط / 0.5 حصان) · 22AA2P3N104 (0.4 كيلو واط / 0.5 حصان)
