2711P-K4M20D8 هي محطة عامل PanelView Plus 6 400: 3.5 في الشاشة مع شاشة درجة الرمادي ، لوحة مفاتيح ، وإيثيرنت ، RS-232 و USB.أجهزة PanelView Plus 6 تشغل تطبيقات FactoryTalk View Machine Edition على Windows CE 6.0 وتشارك بنية مشروع واحد عبر 400، 600، 700، 1000، 1250 و 1500 الأحجام، حتى تطبيق مكتوب لوحة 3.5 في يمكن فتحها على محطة أكبر دون إعادة كتابة العلامات.
يتم فك تشفير رقم الكتالوج على أنه K = لوحة مفاتيح ، 4 = 3.5 في الشاشة ، 4 = مستوى الرمادي ، 20 = Ethernet + RS-232 + USB ، D = مدخل DC ، 8 = Windows CE 6.0يستخدم النموذج 400 قطع لوحة 123 × 156 ملم ويتم تركيبها مع الرافعات الموردة مع المحطة ؛ الجزء الأمامي 152 × 185 ملم ، 60 ملم.
| 2711P-K4M5A8 | لوحة مفاتيح، مستوى الرمادي، RS-232 + USB، مدخل AC | في المخزون |
| 2711P-K4M5D8 | لوحة مفاتيح، نطاق الرمادي، RS-232 + USB، مدخل DC | في المخزون |
| 2711P-K4M20A8 | لوحة مفاتيح، مستوى الرمادي، إيثيرنت + RS-232 + USB، مدخل AC | في المخزون |
| 2711P-K4M20D8 | لوحة مفاتيح، نطاق الرمادي، إيثيرنت + RS-232 + USB، مدخل متزامن | في المخزون |
| 2711P-K4C5A8 | لوحة مفاتيح، لون، RS-232 + USB، مدخل AC | في المخزون |
| 2711P-B4C5A8 | لوحة المفاتيح واللمس، اللون، RS-232 + USB، مدخل AC | في المخزون |
| 2711P-K4C5D8 | لوحة مفاتيح، لون، RS-232 + USB، مدخل DC | في المخزون |
| 2711P-B4C5D8 | لوحة المفاتيح واللمس ، اللون ، RS-232 + USB ، مدخل DC | في المخزون |
| 2711P-K4C20A8 | لوحة مفاتيح، لون، إيثيرن + RS-232 + USB، مدخل AC | في المخزون |
| 2711P-K4C20D8 | لوحة مفاتيح، لون، إثنتر + RS-232 + USB، مدخل DC | في المخزون |
التطبيق |
محطة عامل PanelView Plus 6 ، طراز 400 ، واجهة اتصال HMI على مستوى الآلة |
القطة رقم |
2711P-K4M20D8 |
الاسم التجاري |
روكويل |
حجم العرض |
3.5 في |
نوع العرض |
شاشة LCD على نطاق الرمادي |
القرار |
320 × 240 (QVGA) |
مدخلات المشغل |
لوحة المفاتيح |
شاشة لمسة |
غير مجهز |
موانئ الاتصال |
الايثرنت 10/100 وRS-232 وUSB |
منافذ USB |
منفذ USB 2.0 من النوع A المضيف ، منفذ جهاز واحد |
طاقة المدخل |
24 فولت DC nom، 18...30 فولت DC النطاق |
استهلاك الطاقة |
25 واط كحد أقصى، 1.0 A عند 24 فولت DC |
الذاكرة |
256 ميغابايت من ذاكرة الوصول العشوائي، 512 ميغابايت غير متقلبة (حوالي 73 ميغابايت من ذاكرة المستخدم المجانية) |
نظام التشغيل |
ويندوز سي 6.0 |
تخزين قابل للإزالة |
فتحة بطاقة SD، القط. رقم 1784-SDx |
قطع اللوحة |
123 × 156 مم (4.86 × 6.15 بوصة) |
الأبعاد |
152 × 185 ملم أمامي، عمق 60 ملم |
الوزن |
473 غرام تقريباً |
الضوء الخلفي |
مصباح LED أبيض ، غير قابل للاستبدال ، 25000 ساعة دقيقة عند 25 درجة مئوية |
بطارية الساعة |
2711P-RY2032 (CR2032) ، 4 سنوات على الأقل عند 25 درجة مئوية |
درجة الحماية |
النوع NEMA 12، 13، 4X في الأماكن المغلقة و IP54، IP65 |
يتم استنساخ قيم الصفات أعلاه من بيانات المنتج المصنعة. للحصول على السجل الفني الموثوق به انظر Rockwell publications2711P-UM006(مواصفات الوحدة) و2711P-TD001(تعليمات التثبيت) تفاصيل الشهادة، مع أرقام الشهادة والملفات، المدرجة في الأسئلة الشائعة أدناه.

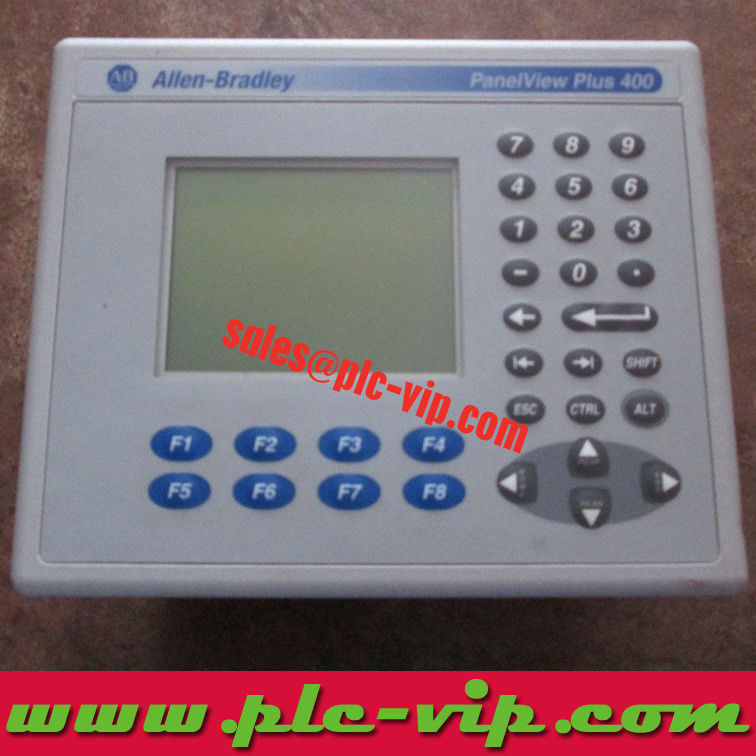

PanelView Plus 6 هو جيل CE 6.0 من عائلة PanelView Plus. النموذج 400 هو أصغر عضو: شاشة 3.5 بوصة في واجهة 152 × 185 مم ، مدخلات مشغل لوحة المفاتيح ،بنفس دقة 320 × 240 المستخدمة في النموذج 600. مدخلات المشغل هو لوحة مفاتيح الغشاء مع مفاتيح الوظيفة F1...F4 (و F5...F8 على أسطورة لوحة المفاتيح) ، إدخال الرقمية، ومجموعة السهم/إدخال،والذي يناسب عملية القفازات حيث يكون من الصعب ضرب الهدف الملموس.
لأن المحطة هي نموذج 400، فإنه يحمل 256 ميجا بايت من ذاكرة الوصول العشوائي و 512 ميجا بايت من الذاكرة غير المتطايرة مع حوالي 73 ميجا بايت مجانا للتطبيق؛ 700...1500 محطات تستخدم وحدة منطقية 512 MB/512 MB ويجب ألا يفترض أن تتطابق مع خريطة الذاكرة هذه.
الشاشة: نطاق الرمادي، 320 × 240، 320 × 240 بكسل. الضوء الخلفي هو مصباح LED أبيض يقدر بـ 25,000 ساعة على الأقل عند 25 درجة مئوية وليس قابلاً لاستبدال المجال،لذا فإن لوحة ضبابية تعني استبدال المحطة بدلاً من استبدال المصباح.
طاقة الدخول: 24 فولت DC nom (18...30 فولت DC) ، 25 فولت max (1.0 A عند 24 فولت DC). تستخدم أنواع DC مصدر متزامن غير معزول 24 فولت DC.كل محطة تحتاج إلى إمدادات UL من الفئة 2 أو SELV الخاصة بها ويجب أن تكون محطة الأرض الوظيفية على كتلة الطاقة متصلة بالأسلاك، لأن DC سلبية مربوطة داخليا إلى تلك المحطة.
الذاكرة والتخزين: 256 ميغابايت من ذاكرة الوصول العشوائي، 512 ميغابايت غير متقلبة، حوالي 73 ميغابايت من ذاكرة المستخدم المجانية، بالإضافة إلى فتحة بطاقة SD تقبل بطاقات 1784-SDx لنقل التطبيقات والسجلات.
الكتلة والعمق: 473 غرام ، 60 مم. النموذج 400 يحل محل PanelView Standard 550 ، وهذا هو السبب في أن فتحة 123 × 156 مم لا تتغير على العديد من الآلات الحالية.
قطع فتحة اللوحة 123 × 156 مم (4.86 × 6.15 بوصة) باستخدام القالب الكامل الحجم المتوفر مع المحطة ؛ الحاجز الأمامي 152 × 185 مم ، تاركًا 14.5 ملم متداخلة على كل جانب و 29 ملم للأعلى والأسفل للضغط.
خلف اللوحة تحتاج الجسم إلى 60 ملم، بالإضافة إلى نصف قطر ثني الكابل في كتلة الطاقة.وتوجيه الموصل الأرضية الوظيفية قبل أن يتم ضغط المحطة.
يتم الاحتفاظ بالمحطة بواسطة رافعات التثبيت التي تسحب اللوحة ضد اللصاق. قم بتشديدها بالتساوي حتى يضغط اللصاق ، ثم تحقق من الختم في جميع الزوايا الأربعة قبل تشغيل.
تتقبل محطات التيار المباشر 24 فولت DC الاسمية على نطاق 18-30 فولت DC وتستهلك 25 واط كحد أقصى (1.0 A عند 24 فولت DC). يجب أن يكون التيار من الفئة 2 أو SELV.السكة الحديدية 24 فولت المشتركة التي تغذي عدة محطات مقبولة فقط إذا كان كل جهاز لا يزال يحتوي على مصدر من الفئة 2 أو SELV ويتم توصيل محطة الأرض / الأرض.
تقبل محطات التيار المتردد 100-240 فولت AC عند 50...60 هرتز وتستقطب 60 VA كحد أقصى. قم بتوصيل الأرض الواقية ببلوك المحطة ؛ يحمل الكتلة أيضًا محطة الأرض الوظيفية لنموذج 400.
وحدات الطاقة تأخذ 03....2سلك نحاسي مساحته.1 ملم (22...14 AWG) ، مقاس 90 درجة مئوية، مع عزم دوار مسدس 0.45....0.56 Nm (4...5 باوند في). يتم السماح بسلكين لكل محطة تصل إلى 1.3 mm2 (16 AWG).
المحطة ليس لديها تسلسل إيقاف داخلي مدعوم بالبطارية؛ الساعة في الوقت الحقيقي تستمر في التشغيل من خلية عملة 2711P-RY2032 مصنفة لمدة 4 سنوات على الأقل عند 25 درجة مئوية،والدقة هي حوالي زائد أو ناقص دقيقتين في الشهر.
هذه المحطة هي إصدار Ethernet: Ethernet 10/100 و RS-232 و USB.
تعمل نماذج إيثيرنت 10/100Base-T مع MDI / MDI-X التلقائي ويمكن أن تستضيف تطبيق FactoryTalk View ME الذي يقرأ علامات جهاز التحكم عبر إيثير نت / IP ؛ تستخدم النماذج المتسلسلة RS-232 لـ DF1 ،ASCII أو مخرجات الطابعة ويتم اختيارها عادة عندما يتحدث اللوحة فقط إلى جهاز تحكم واحد أو طابعة.
يتم البرمجة في FactoryTalk View Studio وتحميلها عبر Ethernet أو سلسلة أو بطاقة 1784-SDx. تتطلب طرازات 400 و 600 إصدار FactoryTalk View Machine Edition البرنامج 6.10 أو أكثر؛ يجب تحويل مشاريع 5.x القديمة قبل التنزيل.
منفذ USB هو 2.0 نوع A المضيف مع 5.25 فولت DC، 1.68 A التيار الدائرة القصيرة، 10 microfarad و 15 microhenry لحسابات الأسلاك الميدانية غير الحارقة.يجب ألا تتجاوز الأجهزة الطرفية معايير الدوائر هذه في منطقة مصنفة.
يتم تقديم طراز 400 في عشرة مجموعات. جميع العشرة تستخدم نفس 3.5 في 320 × 240 شاشة، نفس 123 × 156 مم قطع، نفس 473 غرام الجسم ونفس ويندوز سي 6.0 البرمجيات الثابتة؛مدخلات المشغل فقط، نوع العرض، الاتصال وتغيير الطاقة.
القاعدة العملية: لوحة مفاتيح للعمل بالقفازات أو عندما لا يكون لدى اللوحة نافذة لمسة ؛ لوحة مفاتيح وملمسة حيث يختار المشغلون وصفات أو يقرون الإنذارات على الشاشة.الايثرنت عندما تقرأ المحطة العلامات من جهاز تحكم CompactLogix أو ControlLogix أو تخدم بيانات ViewPoint، RS-232 فقط لترابط تسلسلي واحد. AC حيث يوجد بالفعل تغذية 100... 240 فولت ، DC حيث تعمل اللوحة على قاطرة 24 فولت مع مصدر من الفئة 2 أو SELV.
هل 2711P-K4M20D8 لديها منفذ إيثيرنت؟
نعم، يوفر 10/100Base-T Ethernet مع MDI / MDI-X الآلي بالإضافة إلى RS-232 و USB، وهو خيار الاتصال 20 في رقم الكتالوج
أيّ مقطّع من اللوحة يحتاج 2711P-K4M20D8؟
123 × 156 ملم (4.86 × 6.15 بوصة). الحافة الأمامية 152 × 185 ملم والجسم 60 ملم خلف اللوحة.
هل يمكن لـ 2711P-K4M20D8 تشغيل مشروع مكتوب لـ 7 بوصة أو 10 بوصة في المحطة؟
يمكن فتح التطبيق وتحويله، ولكن النموذج 400 هو 320 × 240 في حين أن النماذج 700 و 1000 هي 640 × 480.5 في العرض؛ قاعدة البيانات العلامات والإنذارات نقل.
أيّ إمدادات يحتاجها 2711P-K4M20D8؟
24V DC الاسمية أكثر من 18...30V DC ، 25W أقصى (1.0 A عند 24V DC) ، من مصدر UL Class 2 أو SELV ، مع محطة الأرضية الوظيفية على كتلة الطاقة.
كم عدد ذاكرة التطبيقات المجانية على 2711P-K4M20D8؟
256 ميغابايت من ذاكرة الوصول العشوائي و 512 ميغابايت من الذاكرة غير المتطايرة، منها حوالي 73 ميغابايت مجانية لتطبيق المستخدم. يتم إضافة تخزين إضافي مع بطاقة 1784-SDx في فتحة SD.
هل الضوء الخلفي لـ 2711P-K4M20D8 قابلة للاستبدال؟
لا، إنه مصباح LED أبيض يقدر بـ25000 ساعة على الأقل عند 25 درجة مئوية وليس جزءاً قابلاً لاستبداله في المجال، وعندما تتضاءل اللوحة يتم استبدال المحطة.
ما الذي يستبدل بطارية الساعة في 2711P-K4M20D8؟
القطعة رقم 2711P-RY2032 ، وهي خلية عملة معادلة CR2032. الحياة هي 4 سنوات على الأقل عند 25 درجة مئوية ودقة الساعة حوالي زائد أو ناقص 2 دقيقة في الشهر.
