ألن برادلي PanelView 2711C-K3M / 2711CK3M

الصين ألن برادلي PanelView 2711C-K3M / 2711CK3M مزود
ألن برادلي PanelView 2711C-K3M / 2711CK3M مزود ألن برادلي PanelView 2711C-K3M / 2711CK3M مزود ألن برادلي PanelView 2711C-K3M / 2711CK3M مزود ألن برادلي PanelView 2711C-K3M / 2711CK3M مزود ألن برادلي PanelView 2711C-K3M / 2711CK3M مزود

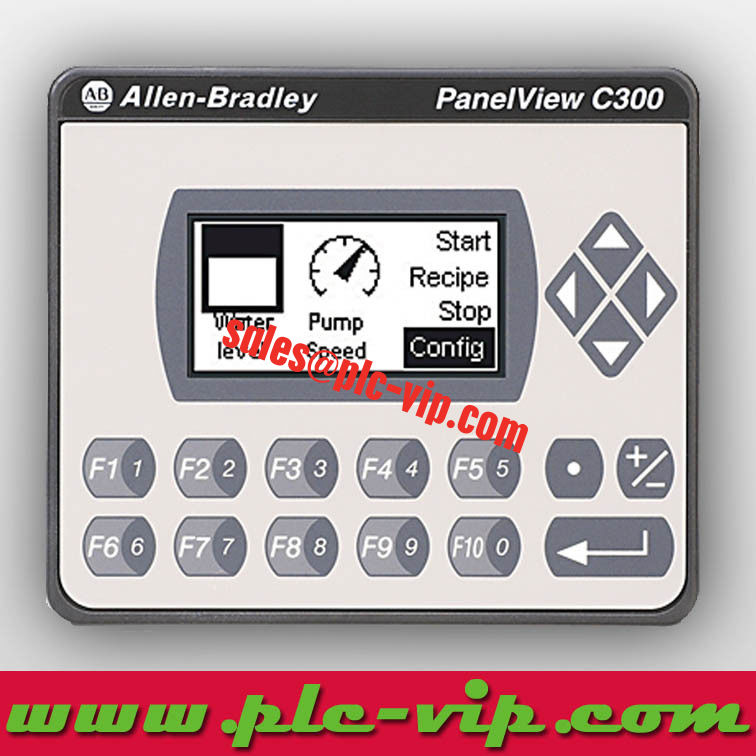

صورة كبيرة :  ألن برادلي PanelView 2711C-K3M / 2711CK3M

تفاصيل المنتج:

مكان المنشأ: صنع في الولايات المتحدة الأمريكية
اسم العلامة التجارية: PLC Module
إصدار الشهادات: All goods we supply are 100% original factory sealed with 1 year warranty!
رقم الموديل: ألن برادلي PanelView 2711C-K3M / 2711CK3M

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: $215.00 (USD/PCS)
تفاصيل التغليف: 100٪ جديد الأصلي
وقت التسليم: في المخزن؛ 4-6 أسابيع للطلب
شروط الدفع: باي بال، T / T، ويسترن يونيون.
القدرة على العرض: 10 pcs
مفصلة وصف المنتج

2711C-K3M technical data PDF download 2711C-K3M PanelView Component C300 3 بوصة لوحة مفاتيح

الفئة: وحدات التحكم المنطقية القابلة للبرمجة، ومزودات الطاقة، ووحدات الإدخال/الإخراج
الشركة المصنعة: روكويل
المجموعة: طرفية مكونات PanelView

طرفية 2711C-K3M هي طرفية PanelView Component C300: 3 بوصة، أحادية اللون STN/FSTN، مساحة نشطة 67 × 33 مم، تعمل بواسطة مفاتيح رقمية ووظيفية. الطاقة هي 18...30 فولت تيار مستمر عند 24 فولت تيار مستمر اسمي، ويزن الجهاز بأكمله 0.30 كجم، لذا فهو مناسب للآلات الصغيرة، ومحطات التعبئة، والألواح التي يتم تحديثها حيث تكون طرفية PanelView Plus كبيرة جدًا.

قامت Rockwell Automation بإيقاف هذا الرقم المرجعي في 02 يوليو 2018 وتدرج 2711R-T4T كبديل وظيفي له. لا يزال المخزون الموجود في القناة يُشترى كقطع غيار أو لإعادة بناء الآلات المتطابقة، والبيانات الفنية أدناه هي ما يحتاجه قرار الاستبدال بالفعل.

2711C-K2M PanelView Component C200، 2 بوصة أحادية اللون قابلة للانعكاس STN، مفاتيح رقمية ووظيفية متوفر في المخزون
2711C-F2M PanelView Component C200، 2 بوصة أحادية اللون قابلة للانعكاس STN، مفاتيح وظيفية متوفر في المخزون
2711C-K3M PanelView Component C300، 3 بوصة أحادية اللون قابلة للانعكاس FSTN، مفاتيح رقمية ووظيفية متوفر في المخزون
2711C-T3M PanelView Component C300، 3 بوصة أحادية اللون قابلة للانعكاس FSTN، شاشة لمس تناظرية متوفر في المخزون
2711C-T4T PanelView Component C400، 4 بوصة ملونة قابلة للإرسال TFT، شاشة لمس تناظرية و 4 مفاتيح وظيفية متوفر في المخزون
2711C-T6M PanelView Component C600، 5.7 بوصة أحادية اللون قابلة للانعكاس FSTN، شاشة لمس تناظرية متوفر في المخزون
2711C-T10C PanelView Component C1000، 10.4 بوصة ملونة قابلة للإرسال TFT، شاشة لمس تناظرية متوفر في المخزون

مواصفات المنتج 2711C-K3M (PDF)
 التطبيق
 طرفية مشغل PanelView Component C300، 3 بوصة
 رقم المرجع
 2711C-K3M
 اسم العلامة التجارية
 روكويل
 حجم الشاشة
 3 بوصة
 نوع الشاشة
 أحادية اللون قابلة للانعكاس FSTN، مصفوفة سلبية
 الدقة
 128 × 64
 المساحة النشطة
 67 × 33 مم
 إدخال المشغل
 مفاتيح رقمية ووظيفية
 الإضاءة الخلفية
 LED، 50,000 ساعة كحد أدنى، غير قابلة للاستبدال
 منافذ الاتصال
 RS-232 و DH-485
 طاقة الإدخال
 18...30 فولت تيار مستمر، 24 فولت تيار مستمر اسمي
 استهلاك الطاقة
 5 واط (0.21 أمبير عند 24 فولت تيار مستمر)
 بطاقة الذاكرة
 لا يوجد
 بطارية الساعة
 5 سنوات كحد أدنى عند 25 درجة مئوية
 الوزن
 0.30 كجم
 دورة الحياة
 تم إيقافها في 02 يوليو 2018
 البديل الوظيفي
 2711R-T4T
 التركيب
 تركيب لوحة مع حشية، إمداد 24 فولت تيار مستمر عبر كتلة الطرفيات

القيم السمات أعلاه مستنسخة من بيانات المنتج للشركة المصنعة. للسجل الفني الموثوق به، راجع منشورات روكويل 2711C-UM001 (مواصفات الوحدة) و 2711C-UM001 (تعليمات التركيب). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.

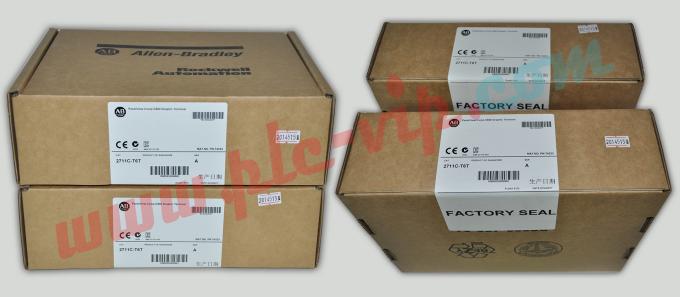

2711C-K3M PanelView Component C300 terminal, original listing photograph 1 2711C-K3M PanelView Component C300 terminal, original listing photograph 2

ما هو 2711C-K3M

PanelView Component C300: شاشة 3 بوصة، أحادية اللون قابلة للانعكاس fstn، مساحة نشطة 67 × 33 مم، 128 × 64.

إدخال المشغل: مفاتيح رقمية ووظيفية. تحمل لوحة المفاتيح إدخالًا رقميًا بالإضافة إلى مفاتيح وظيفية، بدون طبقة لمس، لذلك يجب الوصول إلى كل شاشة عن طريق التنقل بالمفاتيح.

المنافذ: RS-232 و DH-485. لا توجد فتحة SD في هذا الطراز، لذا تنتقل المشاريع والوصفات عبر الرابط التسلسلي أو الإيثرنت.

الطاقة والبيئة

نطاق جهد الإدخال 18...30 فولت تيار مستمر، 24 فولت تيار مستمر اسمي؛ الحد الأقصى للاستهلاك 5 واط (0.21 أمبير عند 24 فولت تيار مستمر). يجب أن يكون الإمداد SELV أو Class 2 ويجب أن يظل خط 24 فولت أعلى من 18 فولت عند الطرفية أثناء الاندفاع من الملامسات التي تشترك في الخط.

الإضاءة الخلفية: LED مصنفة لمدة 50,000 ساعة كحد أدنى. المصباح غير قابل للاستبدال في الميدان في هذه السلسلة، لذا فإن الشاشة الخافتة هي قرار استبدال أو إصلاح، وليس استبدال المصباح.

تحتفظ ساعة الوقت الفعلي ببطارية مصنفة لمدة 5 سنوات كحد أدنى عند 25 درجة مئوية، أطول من 4 سنوات لخلية ساعة PanelView Plus 6.

الاتصال التسلسلي و DH-485

RS-232 و DH-485. يسمح DH-485 للطرفية بالجلوس على شبكة SLC أو MicroLogix قديمة بدون بوابة، ويغطي RS-232 روابط DF1 و ASCII والطابعة أو الباركود.

تُبنى مشاريع PanelView Component في PanelView Component DesignStation، وليس FactoryTalk View ME، لذا لا يمكن نسخ مشروع مباشرة من طرفية PanelView Plus.

عدم وجود فتحة SD يعني أن نقل المشروع يحتاج إلى مسار تسلسلي أو إيثرنت مباشر؛ احتفظ بكابل التنزيل في مجموعة الصيانة لآلة لا تزال تعمل بهذه الطرفية.

لماذا لا يزال هذا الرقم المرجعي يُشترى

تم إيقافها في 02 يوليو 2018، البديل الوظيفي 2711R-T4T. الآلات التي تم بناؤها قبل ذلك التاريخ لا تزال بحاجة إلى نفس الحجم الأمامي، ونفس مجموعة المنافذ، ونفس المشروع، واستبدال بفتحة مختلفة سيعني إعادة تصنيع باب الغلاف.

2711C-K3M بحجم 3 بوصات هو استبدال مباشر مماثل للواجهة الأمامية نفسها؛ الانتقال إلى 2711R-T4T يعني مشروعًا جديدًا، وفتحة جديدة، وجدول أسلاك جديد.

نطاق الإدخال 18...30 فولت تيار مستمر هو نفس نافذة طرازات PanelView Plus 400 و 600، لذا فإن اللوحة التي تغذي بالفعل 24 فولت لطرفية Plus لا تحتاج إلى تغيير في الإمداد.

ما يجب التحقق منه قبل الطلب

حجم الواجهة الأمامية والفتحة: لا يمكن استبدال الواجهة الأمامية بحجم 3 بوصات بطراز أكبر دون قطع الباب، وتختلف بصمة الحشية بين C300 وطرفيات PanelView Edge الأحدث.

طاقة الإدخال: 18...30 فولت تيار مستمر فقط. لا يوجد إصدار تيار متردد في هذه السلسلة، لذا فإن الآلة التي يتم تغذيتها من 100...240 فولت تيار متردد تحتاج إلى مزود طاقة مثبت على سكة DIN في اللوحة.

البرنامج: يجب أن يكون المشروع موجودًا بتنسيق PanelView Component DesignStation. إذا كان لديك فقط أرشيف FactoryTalk View ME، فإن مسار الاستبدال هو 2711R-T4T، وليس 2711C آخر.

الاتصال: RS-232 و DH-485. تأكد من أن جانب PLC لا يزال يتحدث بنفس البروتوكول قبل التبديل.

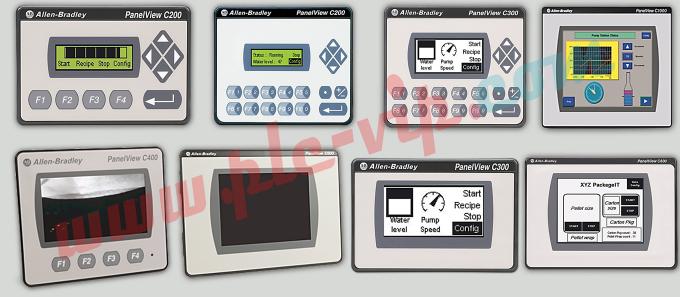

ملخص المواصفات

شاشة 3 بوصة، 128 × 64، مساحة نشطة 67 × 33 مم؛ مفاتيح إدخال رقمية ووظيفية؛ منافذ RS-232 و DH-485؛ طاقة 5 واط (0.21 أمبير عند 24 فولت تيار مستمر)؛ وزن 0.30 كجم؛ فتحة SD لا يوجد.

  • 2711C-K2M — PanelView Component C200، 2 بوصة أحادية اللون قابلة للانعكاس STN، مفاتيح رقمية ووظيفية
  • 2711C-F2M — PanelView Component C200، 2 بوصة أحادية اللون قابلة للانعكاس STN، مفاتيح وظيفية
  • 2711C-K3M — PanelView Component C300، 3 بوصة أحادية اللون قابلة للانعكاس FSTN، مفاتيح رقمية ووظيفية
  • 2711C-T3M — PanelView Component C300، 3 بوصة أحادية اللون قابلة للانعكاس FSTN، شاشة لمس تناظرية
  • 2711C-T4T — PanelView Component C400، 4 بوصة ملونة قابلة للإرسال TFT، شاشة لمس تناظرية و 4 مفاتيح وظيفية
  • 2711C-T6M — PanelView Component C600، 5.7 بوصة أحادية اللون قابلة للانعكاس FSTN، شاشة لمس تناظرية
  • 2711C-T10C — PanelView Component C1000، 10.4 بوصة ملونة قابلة للإرسال TFT، شاشة لمس تناظرية

الجدول أعلاه هو عائلة PanelView Component بأكملها التي ينتمي إليها هذا الرقم المرجعي؛ عدم تطابق الدقة أو نوع اللمس بين صفين هو ما يكسر نسخ المشروع، وليس رقم الطراز.

الأسئلة الشائعة — 2711C-K3M

هل 2711C-K3M لا يزال متاحًا؟

قامت Rockwell Automation بإيقاف 2711C-K3M في 02 يوليو 2018. الوحدات التي لا تزال في التوزيع تُباع كمخزون احتياطي؛ البديل الوظيفي المدرج هو 2711R-T4T.

ما هي شاشة 2711C-K3M؟

3 بوصة، أحادية اللون قابلة للانعكاس FSTN، مصفوفة سلبية، مساحة نشطة 67 × 33 مم.

ما هي طاقة الإدخال التي يحتاجها 2711C-K3M؟

18...30 فولت تيار مستمر مع 24 فولت تيار مستمر اسمي، تستهلك 5 واط (0.21 أمبير عند 24 فولت تيار مستمر) كحد أقصى. لا يوجد إصدار تيار متردد.

كم يزن 2711C-K3M؟

0.30 كجم، وهو خفيف بما يكفي لذراع متأرجح أو باب غلاف صغير.

هل يحتوي 2711C-K3M على فتحة بطاقة SD؟

لا. يتم نقل المشاريع والوصفات عبر رابط RS-232 و DH-485.

ما هي منافذ 2711C-K3M؟

RS-232 و DH-485.

هل الإضاءة الخلفية لـ 2711C-K3M قابلة للاستبدال؟

لا. المصباح مصنف لمدة 50,000 ساعة كحد أدنى ولكنه غير قابل للاستبدال في الميدان في سلسلة PanelView Component.

هل يمكن تشغيل مشروع PanelView Plus على 2711C-K3M؟

لا. تستخدم طرفيات PanelView Component برنامج PanelView Component DesignStation؛ مشروع FactoryTalk View ME لا يتم نقله، لذا خطط للهجرة إلى 2711R-T4T بدلاً من ذلك.


مصادر البيانات. القيم الفنية في هذه الصفحة تأتي من الملحق أ في 2711C-UM001 وصفحة المنتج لروكويل لهذا الرقم المرجعي. أي سمة لا تطبعها المنشور تُعلم بأنها غير منشورة بدلاً من أخذها من صفحة موزع. رقم المرجع، والتعبئة، وحالة المخزون هي سجل المخزون لهذا الإدراج.
