طرفية بانل فيو بلس 6 موديل 1500: 15 بوصة بدقة 1024 × 768 (XGA) على شاشة TFT ملونة، مع لوحة مفاتيح وشاشة لمس ومدخل تيار متردد 100-240 فولت.
جميع الطرفيات من موديل 700 إلى 1500 تحمل منافذ إيثرنت، RS-232، ومنفذي USB مضيفين، وفتحة لوحدة اتصال خلفية لـ DH+/DH-485 أو ControlNet، وذاكرة وصول عشوائي بسعة 512 ميجابايت وذاكرة غير متطايرة بسعة 512 ميجابايت.
| 2711P-K10C4A8 | لوحة مفاتيح، ملونة، إيثرنت + RS-232 + 2 USB، مدخل تيار متردد | متوفر بالمخزون |
| 2711P-T10C4A8 | شاشة لمس، ملونة، إيثرنت + RS-232 + 2 USB، مدخل تيار متردد | متوفر بالمخزون |
| 2711P-B10C4A8 | لوحة مفاتيح وشاشة لمس، ملونة، إيثرنت + RS-232 + 2 USB، تيار متردد | متوفر بالمخزون |
| 2711P-K10C4D8 | لوحة مفاتيح، ملونة، إيثرنت + RS-232 + 2 USB، مدخل تيار مستمر | متوفر بالمخزون |
| 2711P-T10C4D8 | شاشة لمس، ملونة، إيثرنت + RS-232 + 2 USB، مدخل تيار مستمر | متوفر بالمخزون |
| 2711P-B10C4D8 | لوحة مفاتيح وشاشة لمس، ملونة، إيثرنت + RS-232 + 2 USB، تيار مستمر | متوفر بالمخزون |
| 2711P-K10C4A9 | لوحة مفاتيح، ملونة، إيثرنت + RS-232 + 2 USB، تيار متردد، CE ممتد | متوفر بالمخزون |
| 2711P-T10C4A9 | شاشة لمس، ملونة، إيثرنت + RS-232 + 2 USB، تيار متردد، CE ممتد | متوفر بالمخزون |
| 2711P-B10C4A9 | لوحة مفاتيح وشاشة لمس، ملونة، تيار متردد، ميزات CE ممتدة | متوفر بالمخزون |
| 2711P-K10C4D9 | لوحة مفاتيح، ملونة، إيثرنت + RS-232 + 2 USB، تيار مستمر، CE ممتد | متوفر بالمخزون |
| 2711P-T10C4D9 | شاشة لمس، ملونة، إيثرنت + RS-232 + 2 USB، تيار مستمر، CE ممتد | متوفر بالمخزون |
| 2711P-B10C4D9 | لوحة مفاتيح وشاشة لمس، ملونة، تيار مستمر، ميزات CE ممتدة | متوفر بالمخزون |
تطبيق |
طرفية مشغل بانل فيو بلس 6، موديل 1500، 15 بوصة |
رقم الكتالوج |
2711P-B15C4A8 |
اسم العلامة التجارية |
روكويل |
حجم الشاشة |
15 بوصة |
نوع الشاشة |
شاشة TFT ملونة نشطة |
الدقة |
1024 × 768 (XGA) |
عمق الألوان |
رسومات ملونة بدقة 18 بت |
المنطقة النشطة |
304 × 228 ملم |
السطوع |
300 شمعة/متر مربع |
مدخل المشغل |
لوحة مفاتيح وشاشة لمس |
شاشة لمس |
مقاومة تناظرية بـ 8 أسلاك |
منافذ الاتصال |
إيثرنت 10/100، RS-232، 2 منفذ USB مضيف، بالإضافة إلى فتحة لوحدة اتصال واحدة |
مدخل الطاقة |
100-240 فولت تيار متردد، 50-60 هرتز |
استهلاك الطاقة |
160 فولت أمبير كحد أقصى، 65 فولت أمبير نموذجي |
الذاكرة |
512 ميجابايت ذاكرة وصول عشوائي، 512 ميجابايت ذاكرة غير متطايرة (حوالي 79 ميجابايت ذاكرة مستخدم مجانية) |
نظام التشغيل |
ويندوز CE 6.0 |
وحدة تخزين قابلة للإزالة |
فتحة SD قابلة للتبديل السريع، 1784-SDx / 1784-SDHCx |
فتحة اللوحة |
305 × 419 ملم (12.0 × 16.5 بوصة) |
الأبعاد |
330 × 469 × 65 ملم |
الوزن |
4.5 كجم تقريبًا |
الإضاءة الخلفية |
CCFL، 50,000 ساعة كحد أدنى عند 25 درجة مئوية، قابلة للاستبدال في الميدان |
بطارية الساعة |
2711P-RY2032 (CR2032)، 4 سنوات كحد أدنى عند 25 درجة مئوية |
درجة الحماية |
NEMA Type 12, 13, 4X داخلي و IP54, IP65 (أمامي) |
يتم إعادة إنتاج قيم السمات أعلاه من بيانات منتج الشركة المصنعة. للسجل الفني الموثوق، راجع منشورات روكويل2711P-UM006(مواصفات الوحدة) و2711P-TD001(تعليمات التركيب). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.

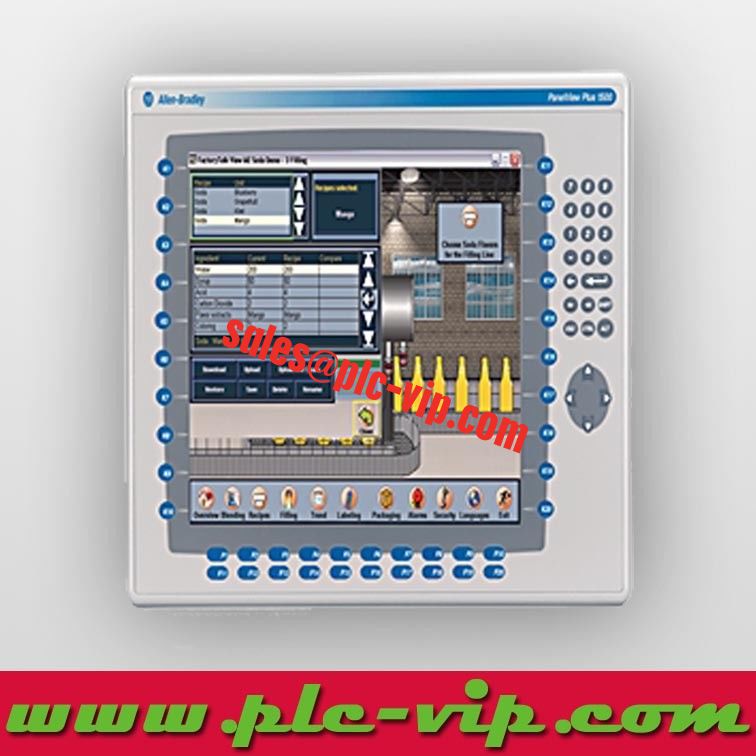

موديل 1500 هو حجم 15 بوصة من سلسلة بانل فيو بلس 6: دقة 1024 × 768 (XGA)، ألوان 18 بت، مساحة نشطة 304 × 228 ملم، 300 شمعة/متر مربع. الواجهة الأمامية تجمع بين لوحة مفاتيح غشائية من الفولاذ المقاوم للصدأ وشاشة لمس مقاومة بـ 8 أسلاك، لذا فإن التنقل عبر المفاتيح واللمس المباشر يعملان على رقم كتالوج واحد.
يبلغ قياس الواجهة الأمامية 330 × 469 وتوجد على بعد 65 ملم خلف اللوحة؛ الفتحة 305 × 419 ملم (12.0 × 16.5 بوصة).
كلما كانت الواجهة الأمامية أكبر، زاد وزن الطرفية: 4.5 كجم تقريبًا من الطرفية تعلق على رافعات التثبيت مع الباب، لذا تحقق من تصنيف المفصلات وسمك اللوحة قبل التركيب.
الشاشة: 15 بوصة، 1024 × 768 (XGA)، ألوان 18 بت، مساحة نشطة 304 × 228 ملم، 300 شمعة/متر مربع. الإضاءة الخلفية هي مصباح فلورسنت كاثود بارد مصنف بـ 50,000 ساعة كحد أدنى عند 25 درجة مئوية وقابل للاستبدال في الميدان في الطرفيات من موديل 700 إلى 1500، على عكس الإضاءة الخلفية LED في موديلات 400 و 600.
مدخل الطاقة: 100-240 فولت تيار متردد، 50-60 هرتز، 160 فولت أمبير كحد أقصى (65 فولت أمبير نموذجي). طرفية تيار متردد موديل 1500 مصنفة بـ 160 فولت أمبير كحد أقصى و 65 فولت أمبير نموذجي؛ طرفيات التيار المستمر تسحب 70 واط كحد أقصى (2.9 أمبير عند 24 فولت تيار مستمر) و 39 واط نموذجي، لذا قم بقياس الإمداد بناءً على الأرقام القصوى وميزانية الحرارة بناءً على الأرقام النموذجية.
التحكم الحراري في CCFL: عندما تنخفض درجة الحرارة الداخلية عن 10 درجات مئوية، تعمل الإضاءة الخلفية بكامل التيار المقنن لمدة خمس دقائق على الأقل لتدفئة الشاشة، وفوق 60 درجة مئوية يتم تقليلها إلى 40% أو أقل من السطوع الكامل. هذا يغير الشدة فقط، لذا فإن الشاشة الخافتة في خزانة باردة أو ساخنة هو سلوك طبيعي، وليس عطلاً.
حماية الواجهة الأمامية هي NEMA Type 12, 13 و 4X داخلي بالإضافة إلى IP54 و IP65؛ رطوبة نسبية 5-95% غير متكثفة، صدمة 15 G عند 11 مللي ثانية، ارتفاع تشغيل يصل إلى 2000 متر.
اقطع 305 × 419 ملم (12.0 × 16.5 بوصة) باستخدام القالب المرفق مع الطرفية. العمق حتى الجزء الخلفي من وحدة المنطق هو 65 ملم وتضيف وحدة الاتصال المزيد، لذا حافظ على خلوص 100 ملم على الأقل حيث يتم تركيب الوحدة.
تحتاج واجهة اللمس الأمامية وواجهة لوحة المفاتيح الأمامية إلى فتحات مختلفة في هذا الحجم أيضًا: 305 × 391 ملم (12.0 × 15.4 بوصة) مقابل 305 × 419 ملم (12.0 × 16.5 بوصة). حدد رقم الكتالوج قبل قطع اللوحة.
شد رافعات التثبيت بالتساوي وأعد فحص الزوايا؛ على واجهة 15 بوصة، تظهر رافعة واحدة مرتخية كتسرب IP65 عند الحشية.
تيار مستمر: 18-32 فولت تيار مستمر، 70 واط كحد أقصى، 2.9 أمبير عند 24 فولت تيار مستمر، 39 واط نموذجي. تيار متردد: 100-240 فولت تيار متردد، 50-60 هرتز، 160 فولت أمبير كحد أقصى، 65 فولت أمبير نموذجي.
كتل طرفية الطاقة تقبل 0.3-2.1 مم2 (22-14 AWG) نحاس 90 درجة مئوية عند 0.45-0.56 نيوتن متر (4-5 رطل بوصة)، سلكان لكل طرفية حتى 1.3 مم2 (16 AWG).
الأرضي الوظيفي إلزامي: يتم ربط السالب في التيار المستمر داخليًا بطرفية FE ويعتمد مدخل التيار المتردد على الأرض الواقي. قم بتوصيل موصل الأرض أولاً وقم بشده قبل إعادة تركيب غطاء الطرفية.
يتم دعم ساعة الوقت الحقيقي ببطارية عملة معدنية 2711P-RY2032، بحد أدنى 4 سنوات عند 25 درجة مئوية، وتتراوح تقريبًا بين زائد أو ناقص 2 دقيقة شهريًا.
قياسي: إيثرنت 10/100 مع MDI/MDI-X تلقائي، RS-232، منفذا USB 2.0 مضيف، وفتحة خلفية لوحدة اتصال DH+/DH-485 أو ControlNet، مجدولة أو غير مجدولة.
يخدم الإيثرنت الوصول إلى علامات EtherNet/IP، وعملاء FactoryTalk ViewPoint، وتنزيل المشاريع؛ يغطي RS-232 DF1، ASCII، قارئات الباركود والطابعات؛ تنقل محركات أقراص USB المحمولة التطبيقات وسجلات البيانات دون لمس الشبكة.
يلزم FactoryTalk View Machine Edition 6.10 أو أحدث. تأخذ فتحة SD القابلة للتبديل السريع بطاقات 1784-SDx و 1784-SDHCx لنقل الملفات وترقية البرامج الثابتة وتسجيل البيانات.
معلمات دائرة USB للأسلاك الميدانية غير القابلة للاشتعال: 5.25 فولت تيار مستمر، 1.68 أمبير تيار قصر، 10 ميكروفاراد، 15 ميكرو هنري.
ثلاثة خيارات تفصل الصفوف في هذا الحجم: مدخل المشغل (لوحة مفاتيح، شاشة لمس، أو لوحة مفاتيح وشاشة لمس)، مدخل الطاقة (تيار متردد أو مستمر)، ولواحق نظام التشغيل (8 = Windows CE 6.0، 9 = Windows CE 6.0 مع ميزات ممتدة). الشاشة والذاكرة والاتصال متطابقة عبر الحجم.
تحافظ شاشة اللمس فقط على الفتحة الأصغر (305 × 391 ملم (12.0 × 15.4 بوصة)) والواجهة الأمامية الأخف وزنًا بـ 4.2 كجم تقريبًا؛ أي واجهة لوحة مفاتيح تنتقل إلى 305 × 419 ملم (12.0 × 16.5 بوصة) و 4.5 كجم تقريبًا. إذا كان التطبيق مكتوبًا بالفعل للشاشة التي تعمل باللمس، فإن إضافة لوحة مفاتيح لا تقدم شيئًا سوى مساحة اللوحة والكتلة.
يناسب مدخل التيار المتردد خزانة تحتوي بالفعل على 100-240 فولت؛ مدخل التيار المستمر بحد أقصى 70 واط هو الحمل الأخف حيث توجد إمدادات 24 فولت مع هامش تيار. اللواحق 9 تضيف ميزات Windows CE الممتدة التي تحتاجها بعض مشاريع FactoryTalk View ME القديمة.
هل تحتوي 2711P-B15C4A8 على شاشة لمس؟
نعم. يحتوي رقم الكتالوج هذا على لوحة مفاتيح غشائية وشاشة لمس مقاومة بـ 8 أسلاك.
ما هي الفتحة التي تحتاجها 2711P-B15C4A8؟
305 × 419 ملم (12.0 × 16.5 بوصة). الواجهة الأمامية تقيس 330 × 469 بعمق 65 ملم.
ما هي دقة عرض 2711P-B15C4A8؟
1024 × 768 (XGA) بألوان 18 بت على مساحة نشطة 304 × 228 ملم.
كم تستهلك 2711P-B15C4A8 من الطاقة؟
100-240 فولت تيار متردد، 50-60 هرتز، 160 فولت أمبير كحد أقصى و 65 فولت أمبير نموذجي.
هل الإضاءة الخلفية لـ 2711P-B15C4A8 قابلة للاستبدال؟
نعم. تستخدم الطرفيات من موديل 700 إلى 1500 إضاءة خلفية CCFL قابلة للاستبدال في الميدان مصنفة بـ 50,000 ساعة كحد أدنى عند 25 درجة مئوية؛ تستخدم موديلات 400 و 600 إضاءة خلفية LED غير قابلة للاستبدال.
كم يبلغ وزن 2711P-B15C4A8؟
4.5 كجم تقريبًا لهذه الواجهة الأمامية؛ نسخة شاشة اللمس بنفس الحجم تزن 4.2 كجم تقريبًا.
ما هي خيارات الاتصال التي تدعمها 2711P-B15C4A8؟
إيثرنت 10/100، RS-232، ومنفذا USB مضيف قياسية؛ تقبل الفتحة الخلفية وحدة اتصال DH+/DH-485 أو ControlNet.
ما هي الذاكرة التي تمتلكها 2711P-B15C4A8؟
512 ميجابايت ذاكرة وصول عشوائي و 512 ميجابايت ذاكرة غير متطايرة، حوالي 79 ميجابايت مجانية للتطبيق، على نظام ويندوز CE 6.0.
ما الذي يحل محل بطارية الساعة في 2711P-B15C4A8؟
2711P-RY2032، بطارية عملة معدنية مكافئة CR2032، بحد أدنى 4 سنوات عند 25 درجة مئوية.
