الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104

الصين الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود
الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104 مزود

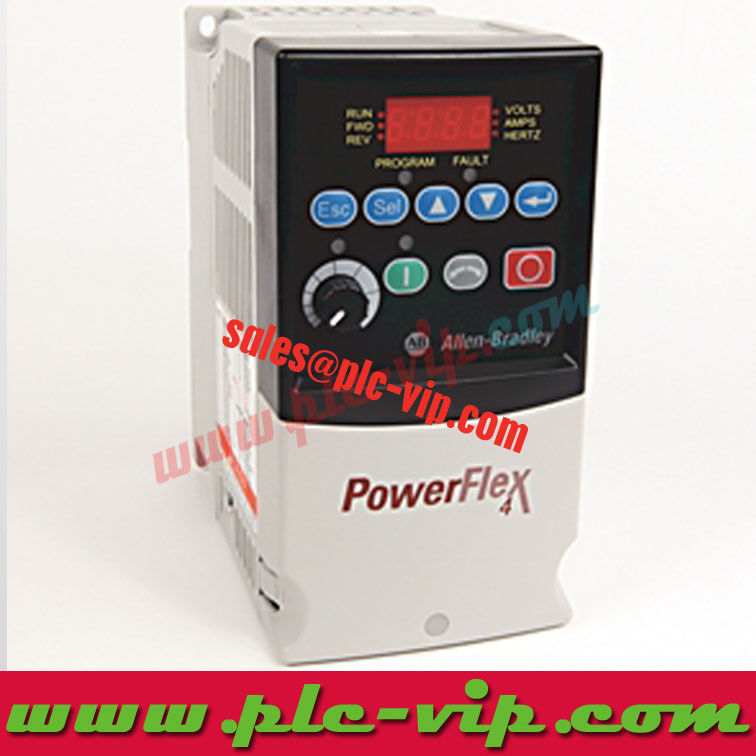

صورة كبيرة :  الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104

تفاصيل المنتج:

مكان المنشأ: صنع في الصين
اسم العلامة التجارية: PLC Module
إصدار الشهادات: All goods we supply are 100% original factory sealed with 1 year warranty!
رقم الموديل: الين Bradley بوويرفليكس 22 ألف-D6P0N104/22AD6P0N104

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 /PCS
الأسعار: $296.00 (USD/PCS)
تفاصيل التغليف: 100% أصليّ جديد
وقت التسليم: في مخزون; 4-6 أسبوع ل يمرّ
شروط الدفع: T/T, ويسترن يونيون وباي بال.
القدرة على العرض: 5 pcs
مفصلة وصف المنتج

22AD6P0N104 technical data PDF download 22AD6P0N104 PowerFlex 4 2.2 كيلوواط 3.0 حصان محرك تيار متردد

الفئة: وحدات التحكم المنطقية القابلة للبرمجة، ومزودات الطاقة، ووحدات الإدخال/الإخراج
الشركة المصنعة: روكويل
المجموعة: محركات PowerFlex 70

22AD6P0N104 هو محرك PowerFlex 4: 480 فولت تيار متردد، ثلاثي الطور، خرج 6.0 أمبير، 2.2 كيلوواط / 3.0 حصان، إطار A.

PowerFlex 4 هو العضو المبتدئ في عائلة PowerFlex: تحكم بالجهد لكل هرتز، ولوحة مفاتيح ثابتة مع مقياس سرعة، ونفس شاشة العرض المكونة من 4 أرقام ومجموعة المعلمات مثل محركات 4M و 40 الأكبر.

إجابة سريعة. 22AD6P0N104 هو محرك Rockwell Automation PowerFlex 70، 400 فولت تيار متردد، واجب عادي ()، إطار A،.

  • تيار الخرج للواجب العادي:
  • تصنيف المحرك:
  • الإطار: A
  • الغلاف:
  • فتحة الاتصال:
  • التحكم ووحدات الإدخال/الإخراج:
22AV6P0H204 1.5 كيلوواط / 2.0 حصان متوفر في المخزون
22AB8P0N104 1.5 كيلوواط / 2.0 حصان متوفر في المخزون
22AD1P4H204 0.4 كيلوواط / 0.5 حصان متوفر في المخزون
22AD1P4N104 0.4 كيلوواط / 0.5 حصان متوفر في المخزون
22AD2P3F104 0.75 كيلوواط / 1.0 حصان متوفر في المخزون
22AD2P3H204 0.75 كيلوواط / 1.0 حصان متوفر في المخزون
22AD4P0H204 1.5 كيلوواط / 2.0 حصان متوفر في المخزون
22AD4P0N104 1.5 كيلوواط / 2.0 حصان متوفر في المخزون
22AD6P0H204 2.2 كيلوواط / 3.0 حصان متوفر في المخزون
22AD6P0N104 2.2 كيلوواط / 3.0 حصان متوفر في المخزون
22AD8P7H204 3.7 كيلوواط / 5.0 حصان متوفر في المخزون
22AV6P0N104 1.5 كيلوواط / 2.0 حصان متوفر في المخزون

مواصفات المنتج 22AD6P0N104 (PDF)
 رقم الكتالوج
 22AD6P0N104
 تصنيف الجهد (ب)
 D - 480 فولت تيار متردد، ثلاثي الطور
 تصنيف تيار الخرج (ج)
 6.0 أمبير
 تصنيف الطاقة
 2.2 كيلوواط / 3.0 حصان
 حجم الإطار
 A
 الغلاف (د ن)
 تركيب لوحة، IP20 NEMA/UL النوع مفتوح
 وحدة الواجهة (هـ 1)
 لوحة مفاتيح ثابتة مع مقياس سرعة
 فئة الانبعاثات (و 0)
 غير مفلترة
 Brake IGBT (ز 4)
 مع فرامل IGBT
 رمز التصنيف
 6P0 - تيار الخرج بالأمبير
 المصدر
 22-TD001 ص.9 جدول اختيار المنتج

تم إعادة إنتاج قيم السمات أعلاه من بيانات المنتج للشركة المصنعة. للسجل الفني الموثوق، راجع منشورات روكويل 22-TD001 (سبتمبر 2024) (مواصفات الوحدة) و 22A-UM001 (تعليمات التركيب). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.

22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104 22AD6P0N104

كيفية قراءة رقم الكتالوج هذا

22A هي عائلة PowerFlex 4؛ الموضع ب هو فئة الجهد، هنا 480 فولت تيار متردد، ثلاثي الطور.

المواضع من 6 إلى 8 هي رمز تيار الخرج، 6P0، والذي يقرأ على أنه 6.0 أمبير - نفس الرمز يعني كيلوواط مختلفًا في فئة جهد أخرى.

الموضع د هو حرف الغلاف، هـ هي وحدة الواجهة، و ف هي فئة الانبعاثات، و ز هي فرامل IGBT؛ الحرفان الأخيران محجوزان.

ماذا يعني التصنيف في فئة الجهد هذه

عند 480 فولت تيار متردد، ثلاثي الطور، يوفر المحرك 6.0 أمبير مستمر عند 2.2 كيلوواط (3.0 حصان)، مع زيادة بنسبة 150٪ لمدة 60 ثانية و 200٪ لمدة 3 ثوانٍ.

التحكم هو الجهد لكل هرتز مع تعزيز تلقائي وتعويض الانزلاق. لا يعد المتجه بدون مستشعر وحلقة PID العملية جزءًا من مجموعة ميزات PowerFlex 4 - هذا ما تضيفه 4M و 40.

يحدد الإطار A خيارات التركيب على السكك الحديدية DIN واللوحة والمساحة المطلوبة حول المحرك.

التركيب والبيئة

التركيب على السكك الحديدية DIN قياسي في إطارات PowerFlex 4، مع مجموعة تركيب لوحة اختيارية.

يسمح MOV قابل للإزالة إلى الأرض بتشغيل المحرك على أنظمة توزيع غير مؤرضة، ويحد شحن المرحل المسبق من تيار الاندفاع.

تم تجهيز لوحة مفاتيح مدمجة مع مقياس سرعة كمعيار، لذلك يمكن تكليف المحرك بدون جهاز كمبيوتر.

ما يجب التحقق منه قبل الشراء

رقم الكتالوج الكامل، لأن حرف الغلاف (د) ورقم الفرامل (ز) يغيران الأجهزة.

ما إذا كان رقم مرشح EMC هو 1؛ المحركات غير المفلترة تحتاج إلى مرشح خارجي لتلبية EN 61800-3.

حجم الإطار مقابل مساحة اللوحة، حيث أن الإطار B أوسع ويحتاج إلى مساحة للمشتتات الحرارية.

مصدر موثق

تم نسخ فئات الجهد ورموز التيار وقيم كيلوواط وحصان وأحجام الإطارات ورموز الغلاف والخيارات من 22-TD001 (سبتمبر 2024)، شرح رقم الكتالوج في الصفحة 8 واختيار المنتج في الصفحة 9.

تأتي عبارات الميزات - تحكم V/Hz، تركيب على السكك الحديدية DIN، MOV قابل للإزالة، لوحة مفاتيح مدمجة مع مقياس سرعة - من مقارنة الميزات في الصفحة 7.

الأسئلة الشائعة — 22AD6P0N104

ما هو 22AD6P0N104؟

محرك تيار متردد PowerFlex 4، 480 فولت تيار متردد، ثلاثي الطور، 6.0 أمبير، 2.2 كيلوواط / 3.0 حصان، إطار A.

ما هو تيار الخرج لـ 22AD6P0N104؟

6.0 أمبير عند 480 فولت تيار متردد، ثلاثي الطور.

ما هو تصنيف طاقة 22AD6P0N104؟

2.2 كيلوواط، 3.0 حصان.

ما هو حجم إطار 22AD6P0N104؟

الإطار A.

ما نوع التحكم الذي يستخدمه PowerFlex 4؟

الجهد لكل هرتز مع تعزيز تلقائي وتعويض الانزلاق.

أرقام الكتالوج ذات الصلة في نفس رمز التصنيف. نفس مرحلة الطاقة A، سلسلة خيارات مختلفة - الغلاف، HIM، الاتصالات ومواضع السلامة هي ما يتغير بينها.

22AA1P4N103 (0.2 كيلوواط / 0.25 حصان) · 22AA1P4N113 (0.2 كيلوواط / 0.25 حصان) · 22AA1P5F104 (0.2 كيلوواط / 0.25 حصان) · 22AA1P5H204 (0.2 كيلوواط / 0.25 حصان) · 22AA1P5N104 (0.2 كيلوواط / 0.25 حصان) · 22AA1P5N114 (0.2 كيلوواط / 0.25 حصان) · 22AA2P1N103 (0.4 كيلوواط / 0.5 حصان) · 22AA2P1N113 (0.4 كيلوواط / 0.5 حصان) · 22AA2P3H204 (0.4 كيلوواط / 0.5 حصان) · 22AA2P3N104 (0.4 كيلوواط / 0.5 حصان)


مصادر البيانات. تم فك تشفيرها من Rockwell 22-TD001 ص.8-9 شرح رقم الكتالوج واختيار المنتج. أي سمة لا تطبعها المنشورات يتم تمييزها على أنها غير منشورة بدلاً من أخذها من صفحة موزع. رقم الكتالوج والتعبئة وحالة المخزون هي سجل المخزون لهذا الإدراج.
