Allen Bradley plc 1756-IF16H/1756IF16H

الصين Allen Bradley plc 1756-IF16H/1756IF16H مزود
Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود Allen Bradley plc 1756-IF16H/1756IF16H مزود

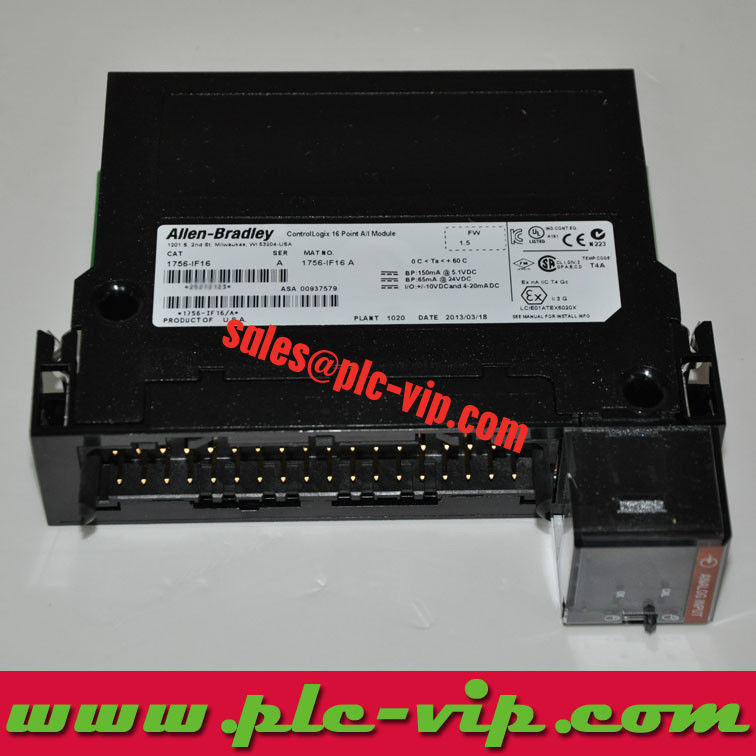

صورة كبيرة :  Allen Bradley plc 1756-IF16H/1756IF16H

تفاصيل المنتج:

مكان المنشأ: يجعل في usa
اسم العلامة التجارية: Rockwell
إصدار الشهادات: All goods we supply are 100% original factory sealed with 1 year warranty!
رقم الموديل: Allen Bradley plc 1756-IF16H/1756IF16H

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 /PCS
الأسعار: $1141.00 (USD/PCS)
تفاصيل التغليف: 100% أصليّ جديد
وقت التسليم: في مخزون; 4-6 أسبوع ل يمرّ
شروط الدفع: باي بال, T/T وويسترن يونيون.
القدرة على العرض: 5 pcs
مفصلة وصف المنتج

1756-IF16H technical data PDF download 1756-IF16H ControlLogix 16 Point HART Analog Input | Rockwell

الفئة: وحدات التحكم المنطقية القابلة للبرمجة، ومزودات الطاقة، ووحدات الإدخال/الإخراج
الشركة المصنعة: روكويل
المجموعة: أتمتة وحدات التحكم المنطقية القابلة للبرمجة

ال 1756-IF16H (تُكتب أيضًا 1756IF16H) هو مدخل تناظري بـ 16 قناة يدعم بروتوكول HART: ستة عشر مدخل تيار تفاضلي، كل منها يحمل قياس 4...20 مللي أمبير وقناة رقمية HART، مع مودم لكل قناة في السلسلة B ومودم واحد متعدد الإرسال في السلسلة A (1756-TD002).

الانقسام المنشور للسلسلة هو السلسلة A 200 مللي أمبير عند 5.1 فولت تيار مستمر و 125 مللي أمبير عند 24 فولت تيار مستمر، 4.02 واط، 50 فولت عزل أساسي مقابل السلسلة B 230 مللي أمبير عند 5.1 فولت تيار مستمر و 100 مللي أمبير عند 24 فولت تيار مستمر، 3.58 واط، 250 فولت عزل معزز. ستة عشر قناة لـ 200 مللي أمبير هي أقل تكلفة لوحة خلفية لكل قناة HART في النطاق.

مقاومة الدخل هي 249 أوم، خطأ الوحدة 0.3%، ويتراوح الدقة من 16 إلى 21 بت مع تكوين النطاق. القنوات هي مدخلات تيار فقط.

الكثافة لها تبعات في الأسلاك: اثنان وثلاثون موصلًا وستة عشر جهازًا يدعم بروتوكول HART على كتلة طرفية واحدة. يعتمد اتصال HART على مقاومة الحلقة والكابل، لذا فإن تعليمات التثبيت مهمة بقدر المواصفات عندما تهبط ستة عشر حلقة في فتحة واحدة. البيانات الفنية 1756-TD002، دليل المستخدم 1756-UM009، تعليمات التثبيت 1756-IN063.

1756-IF4FXOF2F
4 مدخلات تفاضلية عالية السرعة + 2 مخرجات، 375 مللي أمبير، عزل معزز
متوفر
1756-IF6CIS
6 مدخلات تيار معزولة مع مصدر إمداد حلقة 24 فولت تيار مستمر
متوفر
1756-IF6I
6 مدخلات معزولة، 16 بت، 250 مللي أمبير، عزل أساسي من قناة إلى قناة
متوفر
1756-IF8
8 مدخلات أحادية الطرف / 4 مدخلات تفاضلية، 200 مللي أمبير، 250 فولت أساسي إلى اللوحة الخلفية
متوفر
1756-IF8H
8 مدخلات تيار تفاضلية تدعم بروتوكول HART، السلسلة A و B
متوفر
1756-IF16
16 مدخل أحادي الطرف / 8 مدخلات تفاضلية، 200 مللي أمبير، نطاق ترددي 15 هرتز
متوفر
1756-IF16H
16 مدخل تيار تفاضلي يدعم بروتوكول HART، السلسلة A و B
متوفر
1756-IRT8I
8 مدخلات RTD ومزدوج حراري معزولة، 24 بت، تتطلب 1756-CJC
متوفر
1756-IR6I
6 مدخلات RTD معزولة، كتلة 20 سنًا، توقف إنتاجها في 2017
متوفر
1756-IT6I
6 مدخلات مزدوج حراري، نطاقان بالمللي فولت، مستشعر CJC واحد
متوفر
1756-IT6I2
6 مدخلات مزدوج حراري معزولة، 16 بت، مستشعران CJC
متوفر

 التطبيق
 مدخل تناظري
 اسم العلامة التجارية
 روكويل (روكويل)
 رقم الفئة
 1756-IF16H
 الاتصال
 اللوحة الخلفية (منتج/مستهلك)
 العرض
 —
 الغلاف
 لا شيء (نمط مفتوح)
 الواجهة
 كتلة طرفية قابلة للإزالة
 التركيب
 فتحة الهيكل
 عدد القنوات
 16
 المعيار
 CE، UL، CSA، RCM
 العلامة التجارية الفرعية
 ControlLogix
 النوع
 وحدة الإدخال التناظري
 UNSPSC
 32151705

تم إعادة إنتاج قيم السمات أعلاه من بيانات المنتج الخاصة بالشركة المصنعة. للسجل الفني الموثوق، راجع منشورات روكويل 1756-TD003 (مواصفات الوحدة) و 1756-IN063 (تعليمات تثبيت الإدخال/الإخراج التناظري). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.

1756-IF16H HART input module product photograph 1756-IF16H terminal side product photograph 1756-IF16H label detail product photograph

مكان الوحدة في نظام نموذجي

IF16H هي الوحدة لمنطقة أجهزة كبيرة حيث تكون بيانات HART مطلوبة على نطاق واسع: مزرعة خزانات مع ستة عشر جهاز إرسال للمستوى والضغط، أو غرفة غلايات، أو وحدة معالجة حيث تكون تشخيصات الجهاز جزءًا من استراتيجية الصيانة.

عندما تكون اللوحة عبارة عن خزانة تجميع مع مصدر طاقة مركزي 24 فولت وكل جهاز على نفس المرجع، فإن الكثافة ذات الستة عشر قناة تدفع ثمنها بنفسها في الفتحات وتيار اللوحة الخلفية.

لأقل من ثمانية أجهزة، فإن 1756-IF8H هي الوحدة الأرخص والأبسط؛ للقياس فقط، فإن 1756-IF16 تقوم بنفس الـ 16 قناة بدون أجهزة HART.

التكليف في خمس خطوات

  1. قم بتثبيت كتلة الطرفية القابلة للإزالة في الوحدة قبل الأسلاك. تتضمن تعليمات روكويل للإدخال/الإخراج التناظري التثبيت كخطوة، ولن تستقر الكتلة المثبتة لوحدة مختلفة.
  2. قم بتوصيل أسلاك الإشارة بالفئة 2 وحافظ عليها بعيدًا عن نفس مجرى الكابلات الخاصة بمحركات المحركات 480 فولت. الواجهة الأمامية التناظرية هي جزء من الهيكل الذي يقرأ الضوضاء المستحثة كقياس.
  3. قم بإنهاء درع الكابل عند أرضي اللوحة، وليس عند أطراف الوحدة. يصبح الدرع الذي يتم حمله إلى RTB هوائيًا لخزانة القيادة التالية.
  4. قم بتعيين مرشح القطع (notch filter) إلى تردد الشبكة المحلي — 50 هرتز أو 60 هرتز — في مشروع Logix Designer. وقت الاستقرار المنشور، ووقت المسح، وأرقام رفض الضوضاء كلها مقتبسة عند تردد قطع محدد.
  5. تحقق من نطاق المجال مقابل النطاق الفعلي للوحدة، وليس النطاق الاسمي للمستشعر. تقبل IF6I نطاق 0...21 مللي أمبير مع مؤشر تجاوز النطاق، وهو أوسع مما يحتاجه جهاز إرسال 4...20 مللي أمبير وأضيق مما يوفره جهاز 0...25 مللي أمبير.

التشخيص: مؤشرات الحالة

ثلاثة مؤشرات ثنائية اللون بالإضافة إلى الشاشة الأبجدية الرقمية تغطي تقريبًا كل خطأ في التكليف، لذا يتم حل معظم المشاكل عند اللوحة بدون كمبيوتر محمول.

 المؤشر  الحالة  المعنى والإجراء الأول
 تحقق 2  السلسلة A: 50 فولت أساسي  السلسلة A ليست حاجز مجال. اللوحات التي يجب أن تظهر 250 فولت معززة بين المجال والتحكم تحتاج إلى السلسلة B.
 تحقق 3  مودم واحد لكل قناة في السلسلة B  في السلسلة A، يتم استطلاع بروتوكول HART بشكل متعدد؛ ستة عشر جهازًا يتم استطلاعها بالتتابع يستغرق ستة عشر ضعف الوقت مقارنة بجهاز واحد. في السلسلة B، تكون مستقلة.
 تحقق 4  حمل حلقة 249 أوم  كل حلقة من الستة عشر تسقط حوالي 5 فولت عند 20 مللي أمبير عبر 249 أوم. يجب تحديد حجم مصدر الحلقة لذلك على كل قناة.
 تحقق 5  تيار فقط  لا يوجد نطاق جهد على هذه الوحدة؛ إشارات 0...10 فولت تحتاج إلى جهاز تكييف إشارة أو وحدة إدخال مختلفة.

المواصفات وفقًا لمنشور روكويل 1756-TD002 (مواصفات وحدات الإدخال/الإخراج ControlLogix)؛ سلوك الوحدة وفقًا لـ 1756-UM009 و 1756-IN050.

استبدال 1756-IF6I من جيل سابق

وحدة HART ذات 8 قنوات هي 1756-IF8H، تم نشرها في نفس انقسام السلسلة A و B.

بدون HART، تقيس 1756-IF16 16 قناة أحادية الطرف عند 200 مللي أمبير للوحة الخلفية، 35 مللي أمبير عند 24 فولت تيار مستمر و 1.86 واط.

للقنوات المعزولة التي تدعم بروتوكول HART، فإن السلسلة B IF16H هي الخيار الوحيد ذو الـ 16 قناة مع عزل معزز بقوة 250 فولت في هذه العائلة.

أي وحدة ControlLogix EtherNet/IP يجب تحديدها

  • 1756-IF4FXOF2F — 4 مدخلات تفاضلية عالية السرعة بالإضافة إلى 2 مخرجات عالية السرعة في فتحة واحدة، 375 مللي أمبير عند 5.1 فولت تيار مستمر، عزل معزز بقوة 250 فولت.
  • 1756-IF8 — 8 مدخلات أحادية الطرف (أو 4 مدخلات تفاضلية)، 200 مللي أمبير عند 5.1 فولت تيار مستمر، عزل أساسي بقوة 250 فولت إلى اللوحة الخلفية.
  • 1756-IF16 — 16 مدخل أحادي الطرف، 200 مللي أمبير عند 5.1 فولت تيار مستمر، نفس نطاقات IF8 مع نطاق ترددي للقناة 15 هرتز.
  • 1756-IF6I — 6 مدخلات معزولة فرديًا، 250 مللي أمبير عند 5.1 فولت تيار مستمر، دقة 16 بت، عزل من قناة إلى قناة.
  • 1756-IF6CIS — 6 مدخلات تيار معزولة مع مصدر تيار حلقة 24 فولت تيار مستمر لكل قناة لأجهزة الإرسال ثنائية الأسلاك.
  • 1756-IF8H / 1756-IF16H — متغيرات HART، 8 أو 16 مدخل تيار تفاضلي، مودم واحد لكل وحدة (السلسلة A) أو لكل قناة (السلسلة B).
  • 1756-IRT8I / 1756-IR12 — قياس RTD والمزدوج الحراري، عزل معزز بقوة 250 فولت، دقة 24 بت.
  • 1756-TBNH / 1756-TBCH / 1756-TBSH / 1756-TBS6H — أغلفة كتل الطرفية القابلة للإزالة؛ تحتاج الوحدة إلى واحدة ويتم طلبها بشكل منفصل.

الأسئلة الشائعة — 1756-IF16H ControlLogix 16 Point HART Analog Input | Rockwell

ما هي 1756-IF16H؟

وحدة إدخال تيار تفاضلي بـ 16 قناة تدعم بروتوكول HART، تم نشرها في السلسلتين A و B.

ما هو تيار اللوحة الخلفية؟

السلسلة A 200 مللي أمبير عند 5.1 فولت تيار مستمر و 125 مللي أمبير عند 24 فولت تيار مستمر (4.02 واط)؛ السلسلة B 230 مللي أمبير عند 5.1 فولت تيار مستمر و 100 مللي أمبير عند 24 فولت تيار مستمر (3.58 واط).

ما هي مقاومة الدخل؟

249 أوم، مما يوفر حوالي 5 فولت عبر الدخل عند 20 مللي أمبير.

ما هي الدقة المنشورة؟

خطأ وحدة 0.3% عبر نطاق درجة الحرارة، مع دقة من 16 إلى 21 بت اعتمادًا على النطاق المحدد.

كم عدد مودمات HART؟

مودم واحد متعدد الإرسال في السلسلة A؛ واحد لكل قناة في السلسلة B.

ما هو العزل الذي توفره السلاسل؟

50 فولت أساسي في السلسلة A، 250 فولت معزز في السلسلة B.

هل تقبل إشارات الجهد؟

لا — القنوات هي مدخلات تيار.

ما هو رمز درجة الحرارة الذي تحمله؟

T4 للوحدة، وفقًا لـ 1756-TD002.


مصادر البيانات. تأتي القيم الفنية في هذه الصفحة من منشورات روكويل 1756-TD003 (مواصفات وحدات الاتصال ControlLogix)، 1756-IN050 (وحدات الاتصال EtherNet/IP 1756، تعليمات التثبيت)، 1756-UM004 (دليل مستخدم أجهزة شبكة EtherNet/IP ControlLogix) وصفحة المنتج الخاصة بالشركة المصنعة لـ 1756-IF16H. تم إعادة التحقق من القيم في 15 نوفمبر 2026.
