20BD022A0AYNAND0 الين Bradley بوويرفليكس

الصين 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود
20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود 20BD022A0AYNAND0 الين Bradley بوويرفليكس مزود

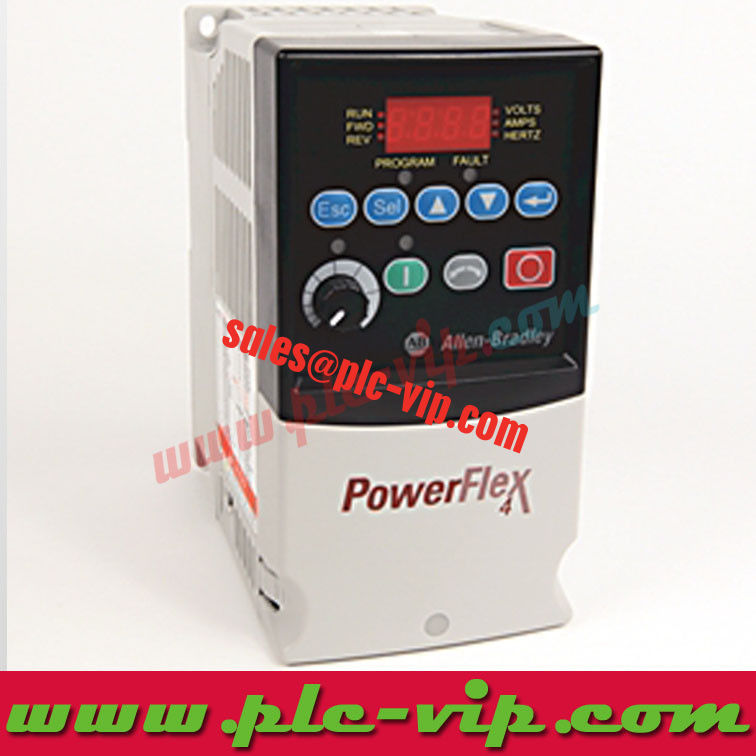

صورة كبيرة :  20BD022A0AYNAND0 الين Bradley بوويرفليكس

تفاصيل المنتج:

مكان المنشأ: يجعل في مكسيك
اسم العلامة التجارية: PLC Module
إصدار الشهادات: All goods we supply are 100% original factory sealed with 1 year warranty!
رقم الموديل: 20BD022A0AYNAND0 الين Bradley بوويرفليكس

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 /PCS
الأسعار: $1372.00 (USD/PCS)
تفاصيل التغليف: 100% أصليّ جديد
وقت التسليم: في مخزون; 4-6 أسبوع ل يمرّ
شروط الدفع: T/T, ويسترن يونيون وباي بال.
القدرة على العرض: 2 pcs
مفصلة وصف المنتج

20BD022A0AYNAND0 technical data PDF download 20BD022A0AYNAND0 باورفلكس 700 22 أمبير، 480 فولت تيار متردد

الفئة: وحدات التحكم المنطقية القابلة للبرمجة، مزودات الطاقة، وحدات الإدخال/الإخراج
الشركة المصنعة: روكويل
المجموعة: محركات باورفلكس 70

20BD022A0AYNAND0 هو محرك باورفلكس 700، رمز الكتالوج b=D: 480 فولت تيار متردد، 3 مراحل، 50/60 هرتز.

الأرقام الثلاثة بعد حرف الجهد هي تيار الخرج بالأمبير - هنا 22 أمبير. التصنيفات المنشورة: 15 كيلو واط، الإطار 1.

إجابة سريعة. 20BD022A0AYNAND0 هو محرك روكويل أوتوميشن ألين-برادلي باورفلكس 70، 400 فولت تيار متردد، واجب عادي ()، الإطار 1، A - IP 20، NEMA/UL النوع 1، مع طلاء متوافق.

  • تيار الخرج للواجب العادي:
  • تصنيف المحرك:
  • الإطار: 1
  • الغلاف: A - IP 20، NEMA/UL النوع 1، مع طلاء متوافق
  • فتحة الاتصال: N - لا شيء
  • التحكم والإدخال/الإخراج: D - تحكم متجهي، 115 فولت تيار متردد للإدخال/الإخراج
20BD034A3AYNACD0 34 أمبير متوفر في المخزون
20BD034A0AYNAND0 34 أمبير متوفر في المخزون
20BD034A0AYNANC0 34 أمبير متوفر في المخزون
20BD027A3AYNAND0 27 أمبير متوفر في المخزون
20BD027A3AYNAEC1 27 أمبير متوفر في المخزون
20BD027A0AYNAND0 27 أمبير متوفر في المخزون
20BD027A0AYNANC0 27 أمبير متوفر في المخزون
20BD022A3AYNANC0 22 أمبير متوفر في المخزون
20BD022A3AYNACD0 22 أمبير متوفر في المخزون
20BD022A0AYNAND0 22 أمبير متوفر في المخزون
20BD022A0AYNANC0 22 أمبير متوفر في المخزون
20BD014A3AYYANC1 14 أمبير متوفر في المخزون
20BD014A3AYNANC1 14 أمبير متوفر في المخزون
20BD014A3AYNACD0 14 أمبير متوفر في المخزون
20BD014A0AYNAND0 14 أمبير متوفر في المخزون
20BD014A0AYNANC0 14 أمبير متوفر في المخزون
20BD011A3NYNACD0 11 أمبير متوفر في المخزون
20BD011A3AYYANB0 11 أمبير متوفر في المخزون
20BD011A3AYNAND0 11 أمبير متوفر في المخزون

مواصفات المنتج 20BD022A0AYNAND0 (PDF)
 رقم الكتالوج
 20BD022A0AYNAND0
 تصنيف الجهد (b)
 D - 480 فولت تيار متردد، 3 مراحل، 50/60 هرتز
 تصنيف تيار الخرج (c)
 22 أمبير
 تصنيف الواجب العادي
 15 كيلو واط
 حجم الإطار
 1
 الغلاف (d)
 A - IP 20، NEMA/UL النوع 1، مع طلاء متوافق
 HIM (e)
 0 - غطاء فارغ
 الوثائق (f)
 A - دليل مرفق
 Brake IGBT (g)
 Y - تم تركيب Brake IGBT
 مقاوم فرامل داخلي (h)
 N - لا يوجد مقاوم فرامل داخلي
 فئة الانبعاثات (i)
 A - مرشح CE مركب، خانق CM مركب
 فتحة الاتصال (j)
 N - لا شيء
 التحكم والإدخال/الإخراج (k)
 D - تحكم متجهي، 115 فولت تيار متردد للإدخال/الإخراج
 التغذية الراجعة (l)
 0 - لا توجد تغذية راجعة
 رمز التصنيف
 022 - يُقرأ على أنه تيار الخرج بالأمبير
 المصدر
 20B-TD001 ص. 6-7 شرح الكتالوج؛ التصنيف والإطار من جداول تصنيف روكويل

قيم السمات أعلاه مستنسخة من بيانات منتج الشركة المصنعة. للسجل الفني الموثوق به، راجع منشورات روكويل 20B-TD001 (سبتمبر 2023) (مواصفات الوحدة) و 20B-UM001 (تعليمات التركيب). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.

20BD022A0AYNAND0 20BD022A0AYNAND0 20BD022A0AYNAND0 20BD022A0AYNAND0 20BD022A0AYNAND0 20BD022A0AYNAND0 20BD022A0AYNAND0

كيفية قراءة رقم الكتالوج هذا

السلسلة هي 20B (محرك)، D (جهد)، 022 (تيار الخرج بالأمبير)، ثم تسعة مواضع خيارات d إلى l.

هنا: d=A، e=0، f=A، g=Y، h=N، i=A، j=N، k=D، l=0.

يوجد موضعان إضافيان m و n للاستخدام المستقبلي والبرامج الثابتة الخاصة؛ يتم حذفهما في معظم الطلبات.

ما يتحكم فيه كل موضع

الغلاف (d): IP 20، NEMA/UL النوع 1، مع طلاء متوافق.

HIM (e): غطاء فارغ. رموز HIM عن بعد J و K تُركب على باب اللوحة وتحتاج إلى غلاف IP 54 مستقل.

Brake IGBT (g): تم تركيب Brake IGBT. مقاوم فرامل داخلي (h): لا يوجد مقاوم فرامل داخلي؛ روكويل لا تقدم المقاوم الداخلي على الإطار 3 والأكبر.

الانبعاثات (i): مرشح CE مركب، خانق CM مركب. فتحة الاتصال (j): لا شيء. التحكم والإدخال/الإخراج (k): تحكم متجهي، 115 فولت تيار متردد للإدخال/الإخراج. التغذية الراجعة (l): لا توجد تغذية راجعة.

مكان هذا المحرك في خط 480 فولت

محرك 20BD هو عضو 480 فولت تيار متردد ثلاثي الطور في عائلة باورفلكس 700: مدخل ثلاثي الطور، خرج ثلاثي الطور، 0 إلى جهد المحرك المقنن على الخرج.

رمز التيار هو تيار الخرج للمحرك بالأمبير، لذا يظهر نفس الرمز مرة أخرى عبر عائلتي 400 فولت و 480 فولت بقيم كيلو واط مختلفة - رقم كيلو واط هنا هو رقم 480 فولت.

التحكم المتجهي بدون مستشعر مع ضبط كامل قياسي؛ يحدد الموضع k ما إذا كان الإدخال/الإخراج 24 فولت تيار مستمر/متردد أو 115 فولت تيار متردد.

ما يجب التحقق منه قبل شراء مستعمل

رقم الكتالوج على اللوحة، جميع الأحرف الـ 16، مقابل هذه الصفحة.

ما إذا كان غلاف الإطار 5 أو 6 موجودًا؛ المحركات المفتوحة/ذات الشفة (d=F) والمستقلة (d=G) هي نفس الهيكل في تغليف مختلف.

وجود لوحة التشفير (l=1) و Brake IGBT (g=Y)، لأن كلاهما أجهزة منفصلة، وليس معلمات.

مصدر موثق

تم نسخ المواضع وفئات الجهد ورموز الخيارات من 20B-TD001 (سبتمبر 2023)، شرح رقم الكتالوج، الصفحتين 6 و 7، وتم التحقق منها مقابل صفحة 20B-UM001 P-5.

تم أخذ أرقام التيار والطاقة والإطار من صفحة منتج روكويل أوتوميشن لرقم الكتالوج هذا؛ حيث لا تحمل تلك الصفحة تصنيفًا للطاقة، فلا يتم عرض أي منها هنا.

الأسئلة الشائعة — 20BD022A0AYNAND0

ما هو 20BD022A0AYNAND0؟

محرك باورفلكس 700، 480 فولت تيار متردد، 3 مراحل، 50/60 هرتز، خرج 22 أمبير.

ما هو تيار الخرج لـ 20BD022A0AYNAND0؟

22 أمبير.

ماذا يعني رمز D؟

480 فولت تيار متردد، 3 مراحل، 50/60 هرتز.

هل يحتوي 20BD022A0AYNAND0 على خيار اتصال؟

لا شيء.

ما هو غلاف 20BD022A0AYNAND0؟

IP 20، NEMA/UL النوع 1، مع طلاء متوافق.

أرقام الكتالوج ذات الصلة في نفس رمز التصنيف. نفس مرحلة الطاقة، سلسلة خيارات مختلفة - الغلاف، HIM، الاتصال ومواضع الأمان هي ما يتغير بينها.

20BD8P0A3AYNANC0 (8.0 أمبير) · 20BD8P0A3AYNACD0 (8.0 أمبير) · 20BD8P0A3AYNACC0 (8.0 أمبير) · 20BD8P0A0NYYANC0 (8.0 أمبير) · 20BD8P0A0NYNANC0 (8.0 أمبير) · 20BD8P0A0AYNAND0 (8.0 أمبير) · 20BD8P0A0AYNANC0 (8.0 أمبير) · 20BD730N0ANNNNC0 (730 أمبير) · 20BD5P0A3NYNACC1 (5.0 أمبير) · 20BD5P0A3AYNACC0 (5.0 أمبير)


مصادر البيانات. تم فك تشفيرها من روكويل 20B-TD001 ص. 6-7 شرح الكتالوج؛ التصنيف والإطار من صفحة منتج روكويل أوتوميشن لرقم الكتالوج هذا. أي سمة لا تطبعها المنشورات تُوضع عليها علامة "غير منشورة" بدلاً من أخذها من صفحة موزع. رقم الكتالوج والتعبئة وحالة المخزون هي سجل المخزون لهذا الإدراج.
