Allen Bradley plc 1762-OB16/1762OB16

الصين Allen Bradley plc 1762-OB16/1762OB16 مزود
Allen Bradley plc 1762-OB16/1762OB16 مزود Allen Bradley plc 1762-OB16/1762OB16 مزود Allen Bradley plc 1762-OB16/1762OB16 مزود Allen Bradley plc 1762-OB16/1762OB16 مزود Allen Bradley plc 1762-OB16/1762OB16 مزود Allen Bradley plc 1762-OB16/1762OB16 مزود

صورة كبيرة :  Allen Bradley plc 1762-OB16/1762OB16

تفاصيل المنتج:

مكان المنشأ: يجعل في ماليزيا
اسم العلامة التجارية: PLC Module
إصدار الشهادات: All goods we supply are 100% original factory sealed with 1 year warranty!
رقم الموديل: Allen Bradley plc 1762-OB16/1762OB16

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 /PCS
الأسعار: $125.00 (USD/PCS)
تفاصيل التغليف: 100% أصليّ جديد
وقت التسليم: في مخزون; 4-6 أسبوع ل يمرّ
شروط الدفع: باي بال, T/T وويسترن يونيون.
القدرة على العرض: 20 pcs
مفصلة وصف المنتج

1762-OB16 technical data PDF download 1762-OB16 Rockwell MicroLogix 1200 وحدة توسعة

الفئة: وحدات التحكم المنطقية القابلة للبرمجة، وحدات إمداد الطاقة ووحدات الإدخال/الإخراج
الشركة المصنعة: روكويل
المجموعة: MicroLogix 1200 / 1762

1762-OB16 هي وحدة توسعة 1762 لوحدات MicroLogix 1200 و 1500: وحدة إخراج مصدر 16 نقطة 24 فولت تيار مستمر.

وحدات التوسعة تتصل بحافلة وحدة التحكم وتظهر كإدخال/إخراج إضافي في نفس ملفات البيانات، دون الحاجة لبرمجة خاصة. تحمل وحدة 1200 ما يصل إلى ست وحدات منها، ولا يزال النظام متاحًا للطلب - معظم وحدات الإدخال/الإخراج 1762 مدرجة على أنها نشطة ناضجة بدلاً من كونها متوقفة، وهو أمر غير معتاد لعائلة وحدات تحكم قديمة بهذا الشكل.

1762-IQ8OW8 وحدة إدخال/إخراج مرحل 8 نقاط 24 فولت تيار مستمر متوفر
1762-IR4 وحدة إدخال 4 قنوات RTD / مقاومة متوفر
1762-OW8 وحدة إخراج مرحل 8 نقاط تيار متردد/مستمر متوفر
1762-OA8 وحدة إخراج 8 نقاط 120/240 فولت تيار متردد متوفر
1762-OB8 وحدة إخراج مصدر 8 نقاط 24 فولت تيار مستمر متوفر
1762-OB32T وحدة إخراج مصدر 32 نقطة 24 فولت تيار مستمر متوفر
1762-IQ32T وحدة إدخال 32 نقطة 24 فولت تيار مستمر سحب/مصدر متوفر
1762-IF4 وحدة إدخال تناظري 4 قنوات تيار/جهد متوفر
1762-IQ8 وحدة إدخال 8 نقاط 24 فولت تيار مستمر سحب/مصدر متوفر
1762-IA8 وحدة إدخال 8 نقاط 120 فولت تيار متردد متوفر
1762-OX6I وحدة إخراج مرحل 6 نقاط 24 فولت تيار مستمر معزولة بتيار عالٍ متوفر
1762-OV32T وحدة إخراج سحب 32 نقطة 24 فولت تيار مستمر متوفر
1762-OB16 وحدة إخراج مصدر 16 نقطة 24 فولت تيار مستمر متوفر
1762-OF4 وحدة إخراج تناظري 4 قنوات متوفر
1762-IT4 وحدة إدخال 4 قنوات مزدوج حراري/مللي فولت متوفر

مواصفات المنتج 1762-OB16 (PDF)
 رقم الكتالوج
 1762-OB16
 الوصف
 وحدة إخراج مصدر 16 نقطة 24 فولت تيار مستمر
 القنوات
 16 مخرج تيار مستمر مصدر
 الفئة
 وحدة إدخال/إخراج توسعة، نظام MicroLogix 1200 / 1500
 طاقة الحافلة
 +5 فولت تيار مستمر و +24 فولت تيار مستمر من مصدر طاقة النظام
 الأبعاد
 ارتفاع 90 مم (110 مم مع ألسنة التثبيت)، عمق 87 مم، عرض 40 مم
 وزن الشحن
 260 جرام مع العلبة
 تبديد الحرارة
 2.9 واط
 مسافة مصدر الطاقة
 6 وحدات كحد أقصى من المصدر
 درجة حرارة التشغيل
 0…55 درجة مئوية
 درجة حرارة التخزين
 -40…85 درجة مئوية
 الرطوبة
 5…95%، غير متكثف
 الاهتزاز
 10…500 هرتز، 5 جرام
 الصدمة
 30 جرام تشغيل
 حالة دورة الحياة
 نشط ناضج
 UPC
 611320320572
 وقت التسليم المقدر
 5 أيام
 المنشور
 1762-UM003

يتم استنساخ قيم السمات أعلاه من بيانات المنتج للشركة المصنعة. للحصول على السجل الفني الموثوق، راجع منشورات روكويل 1762-UM003 (مواصفات الوحدة) و 1761-SG001 (تعليمات التركيب). يتم سرد تفاصيل الشهادات، مع أرقام الشهادات والملفات، في الأسئلة الشائعة أدناه.

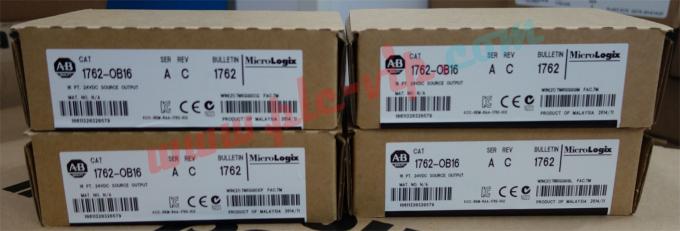

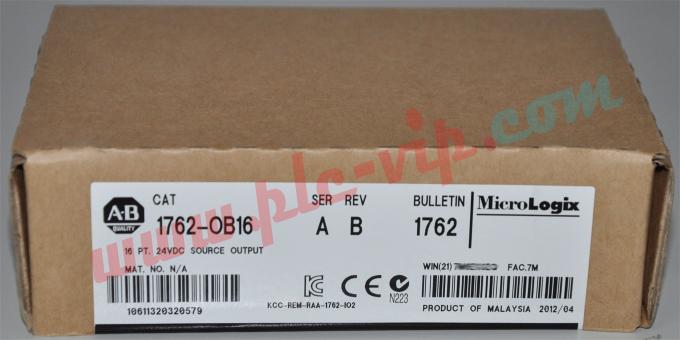

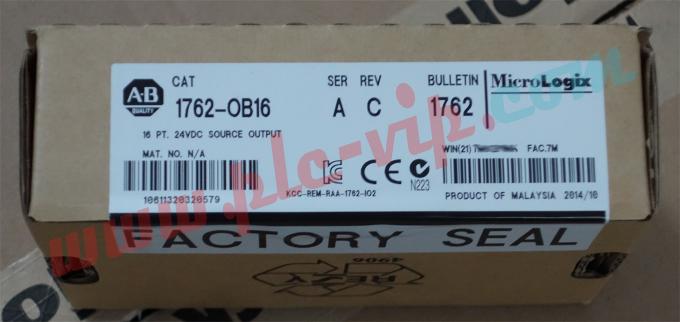

1762-OB16 1762-OB16 1762-OB16 1762-OB16

ما تضيفه الوحدة

16 مخرج تيار مستمر مصدر على وحدة الإخراج المصدر 16 نقطة 24 فولت تيار مستمر.

الوحدة هي جهاز حافلة: تأخذ +5 فولت تيار مستمر و +24 فولت تيار مستمر من مصدر وحدة التحكم، وتُبلغ إلى صورة الإدخال والإخراج لوحدة التحكم، ويتم تكوينها من برنامج البرمجة بدلاً من المفاتيح. يتم معايرة الوحدات التناظرية في البرنامج، وليس باستخدام مقاييس الجهد.

تحميل الحافلة والموضع

كل وحدة تسحب من نفس ميزانية 5 فولت و 24 فولت. تبديد الحرارة لهذه الوحدة هو 2.9 واط، وهو الرقم الذي يجب إضافته إلى رقم وحدة التحكم عند تحديد حجم العلبة.

تصنيف مسافة مصدر الطاقة هو ستة: لا يجوز أن تكون الوحدة أبعد من ست وحدات عن مصدر طاقة النظام. في خط كامل من ست وحدات يتم تلبية ذلك تلقائيًا؛ في خط أطول مبني على نظام 1500، يجب التحقق من الموضع.

يتم نشر سحب التيار لكل وحدة في الدليل ويجب جمعه قبل تجميد عدد الوحدات. إضافة وحدة إخراج مرحل سابعة إلى لوحة وصلت بالفعل إلى حد 24 فولت هو الطريقة المعتادة التي تفشل بها التوسعة.

الأسلاك والبيئة

الأبعاد هي ارتفاع 90 مم، 110 مم بما في ذلك ألسنة التثبيت، عمق 87 مم وعرض 40 مم، بوزن شحن 260 جرام. مسماران M4 أو #8 لكل وحدة هي طريقة اللوحة؛ يعمل شريط DIN ولكن يفضل التثبيت على اللوحة حيث يوجد اهتزاز.

درجة حرارة التشغيل هي 0…55 درجة مئوية، التخزين -40…85 درجة مئوية، الرطوبة 5…95% غير متكثف، الاهتزاز 5 جرام على مدى 10…500 هرتز، الصدمة 30 جرام. الوحدة مدرجة في UL 508، معتمدة من C-UL ومتوافقة مع CE، ومصنفة من الفئة الأولى القسم 2 للمواقع الخطرة عند تركيبها وفقًا للدليل.

تشغيل وحدة تناظرية

يتم تكوين المدخلات والمخرجات التناظرية لكل قناة: نطاق الإدخال، تردد المرشح، وتنسيق البيانات. التكوين الافتراضي ليس بالضرورة النطاق الذي يستخدمه المستشعر، لذلك غالبًا ما تكون الوحدة التي تقرأ صفرًا ببساطة تم تكوينها لنطاق خاطئ بدلاً من كونها معيبة.

تحتاج وحدات RTD والمزدوج الحراري إلى تعيين نوع المستشعر لكل قناة أيضًا. تسجيل تكوين القناة في وثائق اللوحة يوفر على المهندس التالي رحلة.

التوفر

حالة دورة الحياة على صفحة منتج روكويل: نشط ناضج، مع وقت تسليم منشور مدته 5 أيام حيث تسرد الصفحة واحدة. هذا يجعل وحدات الإدخال/الإخراج 1762 خط قطع غيار حي حتى لو كانت وحدات التحكم التي تتصل بها متوقفة.

بالنسبة للآلات الجديدة، توجد نفس الوظائف في نطاق توسعة Micro800، ولكن الوحدات غير قابلة للتبديل - حافلة مختلفة، قاعدة طرفية مختلفة.

الأسئلة الشائعة - 1762-OB16

ماذا توفر 1762-OB16؟

وحدة إخراج مصدر 16 نقطة 24 فولت تيار مستمر.

ما هي وحدات التحكم التي تقبل 1762-OB16؟

أنظمة MicroLogix 1200 و MicroLogix 1500.

هل 1762-OB16 لا تزال متاحة من روكويل؟

حالة دورة الحياة: نشط ناضج.

كم من الحرارة تضيف 1762-OB16؟

2.9 واط.

ما مدى بعد 1762-OB16 عن مصدر الطاقة؟

ست وحدات كحد أقصى، تصنيف المسافة المنشور.


مصادر البيانات. يأتي وصف القناة ودورة الحياة من صفحة منتج روكويل لرقم الكتالوج؛ يتم أخذ تبديد الحرارة من جدول الوحدة في 1762-UM001، ودرجة الحرارة والرطوبة والاهتزاز والصدمة والأبعاد والوزن من مواصفات وحدة التوسعة في 1762-UM003. أي سمة لا تطبعها منشورات يتم تمييزها على أنها غير منشورة بدلاً من أخذها من صفحة موزع. رقم الكتالوج والتعبئة وحالة المخزون هي سجل المخزون لهذا الإدراج.
