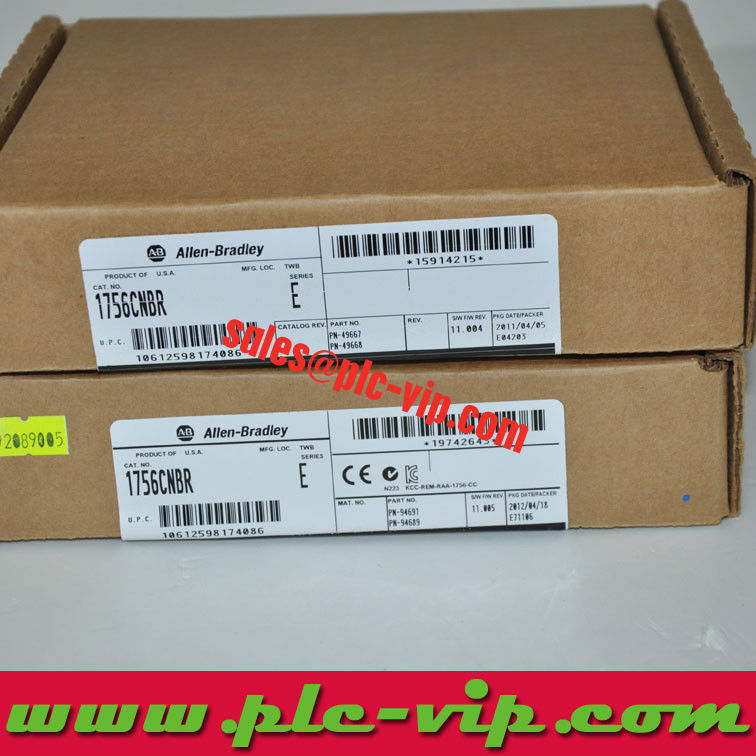

الـ 1756-CNBR (تُكتب أيضًا 1756CNBR) هي العضو المكرر لزوج جسر ControlNet الأصغر لمنصة ControlLogix 1756: منفذا BNC من ControlNet بسرعة 5 ميجابت في الثانية، 40-48 اتصال Logix، مثبتة في الهيكل وعرضها فتحة واحدة. تحتفظ بميزانية الاتصال المتواضعة لـ CNB وتضيف جذعًا مكررًا.
تنشر الطاولة 22 عدد 40-48 اتصال Logix مع دعم 64 اتصالًا إجماليًا و 99 عقدة، واستهلاك تيار 970 مللي أمبير عند 5.1 فولت تيار مستمر، وتبديد طاقة 5.1 واط و 17.4 وحدة حرارية بريطانية/ساعة، ووزن تقريبي 0.293 كجم، وعزل 30 فولت عزل أساسي مستمر تم اختباره عند 500 فولت تيار متردد لمدة 60 ثانية، ودرجة حرارة تشغيل 0-60 درجة مئوية، T4، تصميم مفتوح. لا يوجد منفذ USB أمامي.
| 1756-CN2 | جسر ControlNet، منفذ BNC واحد، 128 اتصال Logix | متوفر بالمخزون |
| 1756-CN2R | جسر ControlNet مكرر، منفذا BNC، 128 اتصال Logix | متوفر بالمخزون |
| 1756-CN2RXT | جسر ControlNet مكرر، -25...70 درجة مئوية، مطلي بمادة واقية | متوفر بالمخزون |
| 1756-CNB | جسر ControlNet، منفذ BNC واحد، 40-48 اتصال Logix | متوفر بالمخزون |
| 1756-CNBR | جسر ControlNet مكرر، منفذا BNC، 40-48 اتصال | متوفر بالمخزون |
التطبيق | ControlNet |
اسم العلامة التجارية | روكويل (روكويل) |
رقم الكتالوج | 1756-CNBR |
الاتصال | ControlNet |
العرض | رقمي |
الغلاف | لا شيء (تصميم مفتوح) |
الواجهة | 2 BNC من ControlNet (5 ميجابت في الثانية، مكرر) |
التركيب | هيكل |
عدد القنوات | 2 |
المعيار | CCC، CE، CSA، C-TICK، CUL، GOST، KC، MARINE، NRTL، RCM، UL قائمة سمات البائع - السجل الحالي لشهادات روكويل، مع أرقام الشهادات والملفات، موجود في الأسئلة الشائعة. |
العلامة التجارية الفرعية | ControlLogix |
النوع | وحدة الاتصال |
UNSPSC | 32151705 |
تم استنساخ قيم السمات أعلاه من بيانات المنتج الخاصة بالشركة المصنعة. للحصول على السجل الفني الموثوق، راجع منشورات روكويل 1756-TD003 (مواصفات الوحدة) و 1756-UM001 (دليل مستخدم نظام ControlLogix). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.
إنها تناسب شريحة صغيرة ولكنها حرجة: اثنان أو ثلاثة رفوف إدخال/إخراج يجب أن تظل على الشبكة من خلال خطأ في الكابل، حيث سيكون جسر الاتصال الكامل البالغ 128 اتصالًا أكبر من اللازم. استهلاك 970 مللي أمبير هو نفسه استهلاك CNB، لذا فإن إضافة التكرار لا يغير ميزانية الطاقة.
الحد الذي يجب التخطيط حوله هو عدد الاتصالات، وليس عدد المنافذ. يتم مشاركة 40-48 اتصال Logix عبر كلا الجذعين، و 64 اتصالًا مدعومًا إجمالًا هو السقف للوحدة.
ثلاثة مؤشرات ثنائية اللون بالإضافة إلى الشاشة الأبجدية الرقمية تغطي تقريبًا كل خطأ في التكليف، لذا يتم حل معظم المشاكل في اللوحة دون الحاجة إلى كمبيوتر محمول.
| المؤشر | الحالة | المعنى والإجراء الأول |
| موافق | وميض أخضر | اختبار ذاتي عند بدء التشغيل قيد التقدم؛ انتظر حتى يصبح ثابتًا. |
| موافق | متوقف | لا توجد طاقة هيكل في الفتحة، أو فشلت الوحدة في اختبارها الذاتي. |
| ControlNet A / B | أخضر ثابت | المنفذ على الشبكة ويتبادل البيانات المجدولة. |
| ControlNet A / B | وميض أخضر | متصل ولكن غير مجدول، أو ليس هو المسؤول عن هذا الجذع. |
| ControlNet A / B | وميض أحمر | عنوان عقدة مكرر أو عدم تطابق في التكوين على هذا المنفذ. |
| ControlNet A / B | متوقف | لا يوجد نشاط على هذا المنفذ: الجذع غير مُنهى، الكابل مفتوح، أو المنفذ غير مستخدم. |
سلوك المؤشر وفقًا لمنشور روكويل 1756-UM001 (دليل مستخدم نظام ControlLogix) و 1756-IN050.
ControlNet هي شبكة قديمة في كتالوج روكويل والهجرة المنشورة هي CNET-RM001، دليل مرجع هجرة ControlNet إلى EtherNet/IP. تكرار جذعي ControlNet له نظير في EtherNet/IP في حلقة على مستوى الجهاز على EN2TR، وليس في تبادل مباشر لأرقام الأجزاء.
لصيانة مقطع موجود، يتم استبدال CNBR بـ CNBR آخر، أو بـ CNB حيث لم يعد الجذع المكرر مطلوبًا. يظل الاستهلاك عند 970 مللي أمبير في كلتا الحالتين.
ما الذي تضيفه CNBR فوق CNB؟
منفذ BNC ControlNet ثانٍ لجذع مكرر، بنفس استهلاك 970 مللي أمبير و 5.1 واط ونفس عدد اتصالات Logix البالغ 40-48 (1756-TD003 الجدول 22). يتم مشاركة ميزانية الاتصال عبر كلا الجذعين؛ لا يتم مضاعفتها.
كم عدد الاتصالات التي تدعمها إجمالًا؟
40-48 اتصال Logix مع دعم 64 اتصالًا إجماليًا، وما يصل إلى 99 عقدة على الشبكة (الجدول 22). يتم احتساب الرفوف والمحركات المجدولة مقابل هذا الرقم عند جدولة المقطع.
ما هي حمولة الطاقة والحرارة؟
970 مللي أمبير عند 5.1 فولت تيار مستمر، 5.1 واط و 17.4 وحدة حرارية بريطانية/ساعة، عرض فتحة واحدة، حوالي 0.293 كجم (الجدول 22). مطابق لـ CNB، لذا فإن ترقية التكرار على نفس الهيكل لا تتطلب حسابًا جديدًا للإمداد.
هل تقبل كابل برمجة USB؟
لا. الجدول 22 لا يذكر منفذ USB لـ CNB أو CNBR. يتم العمل المحلي من خلال المتحكم أو عبر الشبكة.
ما هي حدودها البيئية وشهاداتها؟
التشغيل 0-60 درجة مئوية؛ عزل 30 فولت عزل أساسي مستمر تم اختباره عند 500 فولت تيار متردد لمدة 60 ثانية؛ T4؛ تصميم مفتوح (الجدول 22). الشهادات وفقًا للجدول 6: c-UL-us UL E65584 و Class I Division 2 UL E194810، CSA LR54689C و LR69960C، CE إلى 2014/30/EU، RCM، ATEX II 3 G Ex ec IIC T4 Gc، UKEX UL22UKEX2604X، UKCA، IECEx UL 22.0063X، FM Class I Division 2، KC، ODVA و CCC 2020122309111998.
ما هي الهياكل وأنواع الكابلات المعتمدة؟
أي فتحة من 1756-A4، A7، A10، A13 أو A17 (الجدول 22)، موصلة بكابل محوري مجدول رباعي 1786-RG6 مع النقرات والمُنهيات المنشورة. التكرار هو خاصية لزوج الجذع، لذا يتم توصيل وكبل كلا الجذعين بنفس القواعد.
هل يمكنها تشغيل مقطع أكبر من CNB؟
لا. كلاهما ينشر 40-48 اتصال Logix و 64 اتصالًا مدعومًا إجمالًا؛ المقطع الذي يتجاوز هذه الميزانية يحتاج إلى CN2 أو CN2R، والتي تنشر 128 اتصال Logix و 131 اتصالًا مدعومًا.
مصادر البيانات. القيم الفنية في هذه الصفحة تأتي من منشورات روكويل 1756-TD003 (مواصفات وحدات الاتصال ControlLogix)، 1756-UM001 (دليل مستخدم نظام ControlLogix) و CNET-RM001 (دليل مرجع هجرة ControlNet إلى EtherNet/IP) وصفحة المنتج الخاصة بالشركة المصنعة لـ 1756-CNBR. تم إعادة التحقق من القيم في 15 نوفمبر 2026.
