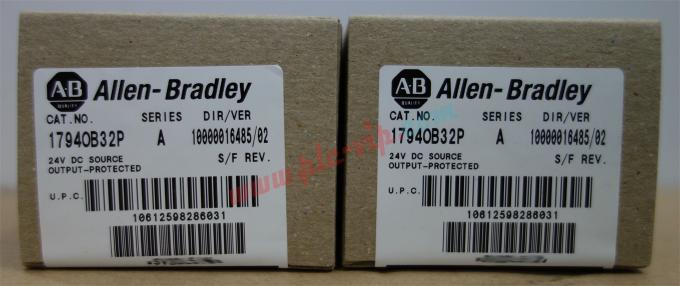

الـ 1794-OB32P توفر ثلاثين مخرجًا ذاتيًا محميًا ومصدرًا في فتحة FLEX I/O واحدة، مقسمة إلى مجموعتين من ستة عشر مع أطراف إمداد منفصلة بحيث يمكن لكل مجموعة العمل من مصدر تيار مستمر 24 فولت خاص بها.
إنها الحل الكثيف لبنك صمامات أو مجموعة بادئ تشغيل: فتحة واحدة، وقاعدة TB32 واحدة، ونصف مسار وحدتين بستة عشر نقطة.
| 1794-OB8 | وحدة إخراج مصدر 8 نقاط 24 فولت تيار مستمر | متوفر في المخزون |
| 1794-OB8EP | وحدة إخراج مصدر 8 نقاط 2 أمبير مصهورة إلكترونيًا | متوفر في المخزون |
| 1794-OB16 | وحدة إخراج مصدر 16 نقطة 24 فولت تيار مستمر | متوفر في المخزون |
| 1794-OB16P | وحدة إخراج مصدر محمية 16 نقطة | متوفر في المخزون |
| 1794-OB16D | وحدة إخراج تشخيصية 16 نقطة 24 فولت تيار مستمر | متوفر في المخزون |
| 1794-OB32P | وحدة إخراج مصدر محمية 32 نقطة | متوفر في المخزون |
| 1794-OB16PXT | إخراج مصدر محمي 16 نقطة، درجة حرارة ممتدة | متوفر في المخزون |
| 1794-OB8EPXT | إخراج مصدر مصهور إلكترونيًا 8 نقاط 2 أمبير، درجة حرارة ممتدة | متوفر في المخزون |
| 1794-OV16 | وحدة إخراج مستهلك 16 نقطة | متوفر في المخزون |
| 1794-OV16P | وحدة إخراج مستهلك محمية 16 نقطة | متوفر في المخزون |
| 1794-OV32 | وحدة إخراج مستهلك 32 نقطة | متوفر في المخزون |
| 1794-OC16 | وحدة إخراج مصدر 48 فولت تيار مستمر 16 نقطة | متوفر في المخزون |
| 1794-OG16 | وحدة إخراج مصدر 5 فولت تيار مستمر 16 نقطة | متوفر في المخزون |
| 1794-OW8 | وحدة إخراج مرحل معزولة 8 نقاط | متوفر في المخزون |
التطبيق |
إخراج محمي عالي الكثافة من FLEX I/O |
رقم الكتالوج |
1794-OB32P |
اسم العلامة التجارية |
روكويل |
المخرجات |
32، مصدر، محمي، مجموعتان من 16 |
جهد حالة التشغيل |
10 فولت تيار مستمر كحد أدنى، 24 فولت تيار مستمر اسمي، 31.2 فولت تيار مستمر كحد أقصى |
تيار الخرج |
500 مللي أمبير لكل قناة |
تيار الوحدة |
6.0 أمبير للقنوات 0...15، 8.0 أمبير للقنوات 16...31 |
انخفاض جهد حالة التشغيل |
0.5 فولت تيار مستمر كحد أقصى |
تيار الاندفاع |
2 أمبير لمدة 50 مللي ثانية، يمكن تكراره كل 2 ثانية |
تأخير الخرج |
0.5 مللي ثانية من الإيقاف إلى التشغيل، 1.0 مللي ثانية من التشغيل إلى الإيقاف |
تيار الإمداد الخارجي |
103...273 مللي أمبير |
العزل |
50 فولت مستمر؛ تم اختباره 850 فولت تيار مستمر لمدة 60 ثانية |
 >تبديد الطاقة |
5.3 واط كحد أقصى عند 31.2 فولت تيار مستمر (18.1 وحدة حرارية بريطانية/ساعة) |
قاعدة الوحدة الطرفية |
1794-TB32، 1794-TB32S |
درجة حرارة التشغيل |
0...55 درجة مئوية (32...131 درجة فهرنهايت) |
يتم إعادة إنتاج قيم السمات أعلاه من بيانات المنتج الخاصة بالشركة المصنعة. للسجل الفني الموثوق، راجع منشورات روكويل 1794-DU001 (مواصفات الوحدة) و 1794-SG002 (تعليمات التركيب). تفاصيل الشهادات، مع أرقام الشهادات والملفات، مدرجة في الأسئلة الشائعة أدناه.
القنوات 0...15 و 16...31 هي مجموعات مستقلة مع أطراف +V ومشتركة خاصة بها في الصف 34...51 من قاعدة TB32.
حدود تيار المجموعة تختلف: 6.0 أمبير إجمالي على أول ستة عشر قناة و 8.0 أمبير على الثانية، مقابل 14 أمبير للوحدة.
إمدادات منفصلة تسمح لمجموعة بالبقاء نشطة بينما يتم عزل الأخرى للصيانة - السبب العملي لوجود أربعة أطراف إمداد في القاعدة.
أربعة عشر أمبير للوحدة مقابل ستة وثمانية لكل مجموعة يعني أن حدود المجموعة، وليس تصنيف القناة، تقيد بنك صمامات كثيف.
يمكن أن تأتي إمدادات المجموعتين من تغذيات 24 فولت منفصلة، وهي الطريقة التي تفصل بها الآلة فرع الأمان عن فرع عام الغرض.
استعادة الأعطال تلقائية، لذا فإن كابلًا متشابكًا بشكل متقطع ينتج نمط تشغيل وإيقاف متكرر بدلاً من خطأ مثبت.
عند 0...55 درجة مئوية، تستبعد الوحدة تشغيل البدء البارد، على عكس البطاقة المحمية ذات الـ 16 نقطة المصنفة من -20 درجة مئوية.
تحتوي قاعدة TB32 واحدة على ثمانية وأربعين طرفًا، وهذا هو سبب تخطيط أرقام الأسلاك قبل طلب البطاقة.
يمكن عزل مجموعة تعمل من مصدرها الخاص بينما تظل الأخرى نشطة؛ تحتفظ الوحدة بالمجموعات منفصلة ولكنها تشترك في القاعدة.
يبلغ تيار الاندفاع 2 أمبير لكل قناة، لذا فإن تيار الاندفاع المتزامن عبر عدة قنوات محدود بحد الوحدة البالغ 14 أمبير، وليس بمجموع الاندفاعات.
500 مللي أمبير لكل قناة مع حماية إلكترونية ضد الدائرة القصيرة والحمل الزائد، الاستعادة عند إزالة الخطأ، ولا يوجد بت خطأ للمعالج.
أقصى انخفاض 0.5 فولت تيار مستمر وتأخيرات 0.5 مللي ثانية / 1.0 مللي ثانية، مطابقة لوحدة الـ 16 نقطة المحمية.
2 أمبير اندفاع لمدة 50 مللي ثانية كل 2 ثانية كافٍ لملف لولبي، وليس لملف موصل فوق التصنيف.
103...273 مللي أمبير من الإمداد الخارجي هو سحب الوحدة الخاص، وهو الأعلى في نطاق الإخراج الرقمي لأن ثلاثين قناة محمية تتم مراقبتها باستمرار.
<5.3 واط أقصى تبديد (18.1 وحدة حرارية بريطانية/ساعة) عند 31.2 فولت تيار مستمر ودرجة حرارة تشغيل 0...55 درجة مئوية - كثافة الكثافة تكلف نطاق درجة حرارة منخفضة مقارنة ببطاقات الـ 16 نقطة.
50 فولت مستمر عزل أساسي، تم اختباره 850 فولت تيار مستمر لمدة 60 ثانية، جانب المجال إلى النظام، مع عدم وجود عزل بين القنوات.
<1794-TB32 أو 1794-TB32S فقط. عائلة TB3 لا تحمل 32 نقطة؛ الأطراف 16، 33، 34 و 51 ليست توصيلات على هذه القاعدة.
<المخرجات تهبط على الصفين A و B، مع +V1/COM1 و +V2/COM2 على الصف C، والجسور تحمل الإمدادات إلى القاعدة التالية.
موضع المفتاح 2 يجب ضبطه على القاعدة قبل إدخال الوحدة.
بنوك صمامات مركزة. ثلاثون ملفًا لولبيًا في فتحة واحدة تزيل قاعدة وطول مسار من اللوحة.
إمدادات مجموعات منفصلة. تغذيتان على وحدة واحدة تناسب آلة بها فرعان 24 فولت.
ليس لأنواع المخرجات المختلطة. البطاقة بأكملها مصدر، لذا فإن لوحة تحتاج أيضًا إلى مخرجات مرحل لا تزال بحاجة إلى 1794-OW8.
كم عدد المخرجات التي تمتلكها 1794-OB32P؟
اثنان وثلاثون مخرجًا مصدرًا في مجموعتين من ستة عشر، كل منها له إمدادات وأطراف مشتركة خاصة به.
ما هي حدود تيار المجموعة؟
6.0 أمبير إجمالي على القنوات 0...15 و 8.0 أمبير على القنوات 16...31، مقابل 14 أمبير للوحدة.
ما هي القاعدة المطلوبة؟
1794-TB32 أو 1794-TB32S؛ عائلة TB3 لا تدعم 32 نقطة.
هل المخرجات محمية؟
نعم، محمية إلكترونيًا ضد الدائرة القصيرة والحمل الزائد، مع استعادة تلقائية.
ما هو تيار الإمداد الذي تسحبه؟
103...273 مللي أمبير من إمداد التيار المستمر الخارجي 10...31.2 فولت.
ما هي درجة حرارة التشغيل؟
0...55 درجة مئوية، مع تبديد أقصى قدره 5.3 واط عند 31.2 فولت تيار مستمر.
